Бурение длиной 170 м при помощи TERRA-JET 8522 S по направлению вверх

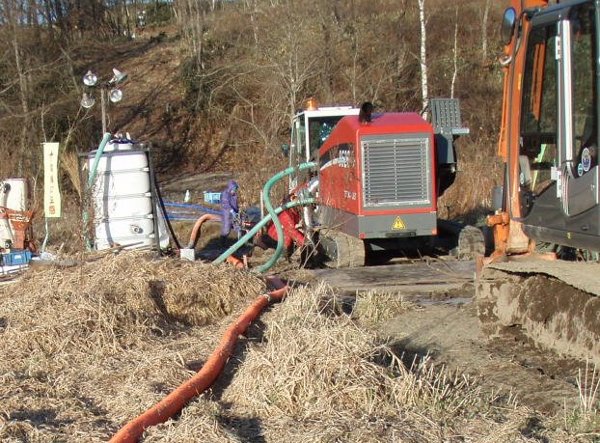

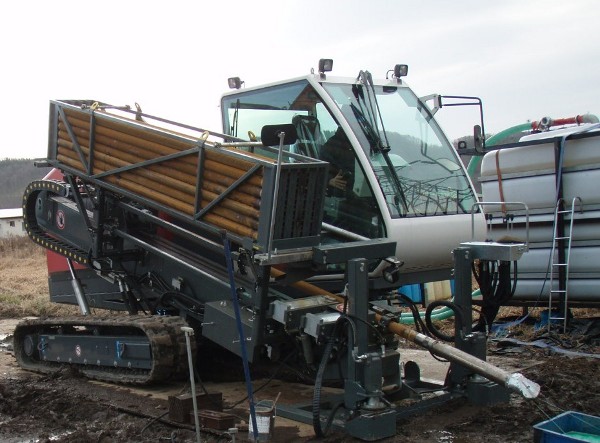

HDD Bohranlage TERRA-JET 8522 S Japan
© TERRA AG, Reiden, Switzerland
Поставленной задачей являлась прокладка полиэтиленовой трубы д.355 мм холмистой местности, поросшей лесом. Разница между начальной и конечной точками на требуемые 170 м составляла 23 м. Самая низкая точка располагалась на 14 м ниже земной поверхности. Бурение при данных параметрах было возможным лишь бестраншейным методом. Имея уже достаточно большой опыт использования машин горизонтально-направленного бурения, компания-заказчик "Iwashita Sangyo" (Хашикен,Киши-Ку, Япония) приняла решения использовать установку (ГНБ) TERRA-JET 8522 S для протяжки трубопровода. Компания уже приобрела большое количество установок ГНБ. Самая первая купленная машина TERRA-JET исправно служит более 12 и постоянно используется в работе. Для решения данной задачи была использована трехпальцевая буровая головка для пилотного бурения, так как канал пилотного бурения проходил через твердые грунтовые пласты.

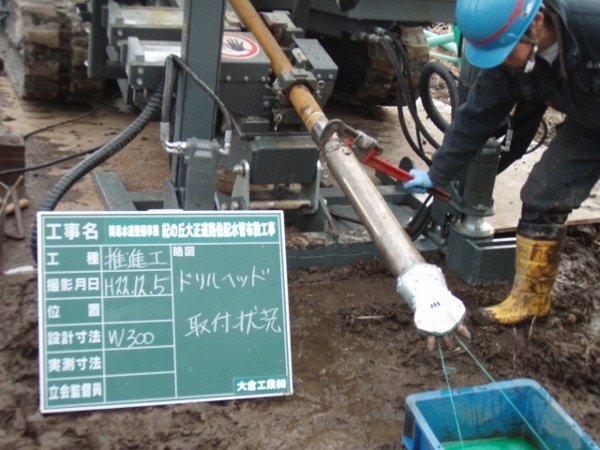

HDD Bohranlage TERRA-JET 8522 S Japan Drei-Finger Bohrkopf
© TERRA AG, Reiden, Switzerland

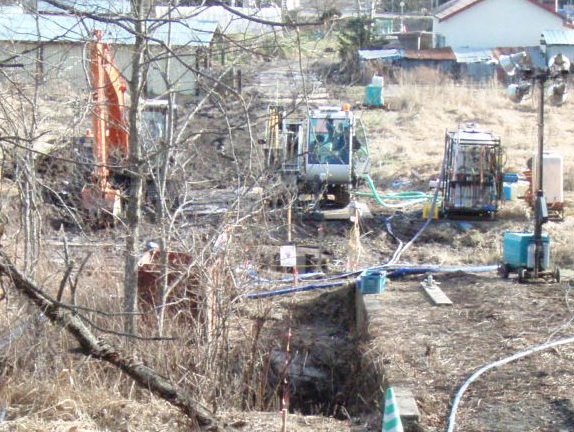

HDD Bohranlage TERRA-JET 8522 S Japan Blick auf Startpunkt
© TERRA AG, Reiden, Switzerland
HDD Bohranlage TERRA-JET 8522 S Japan Pilotbohrung
© TERRA AG, Reiden, Switzerland

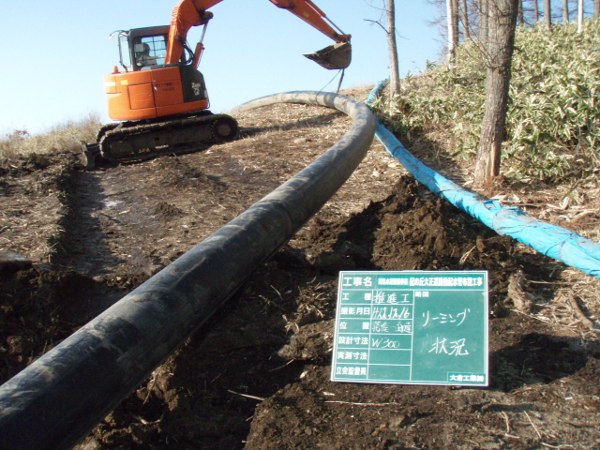

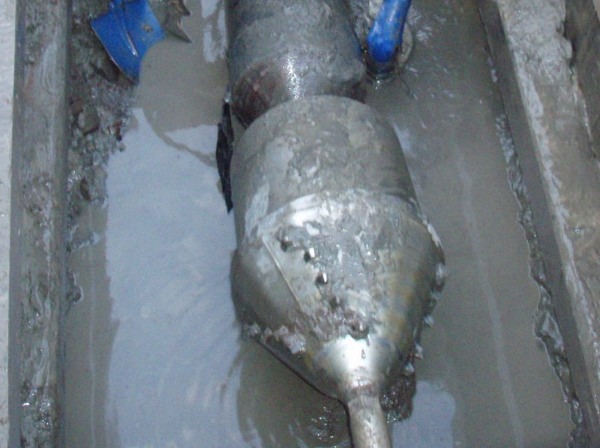

HDD Bohranlage TERRA-JET 8522 S Japan Aufweitung
© TERRA AG, Reiden, Switzerland
HDD Bohranlage TERRA-JET 8522 S Japan Blick auf Zielpunkt
© TERRA AG, Reiden, Switzerland

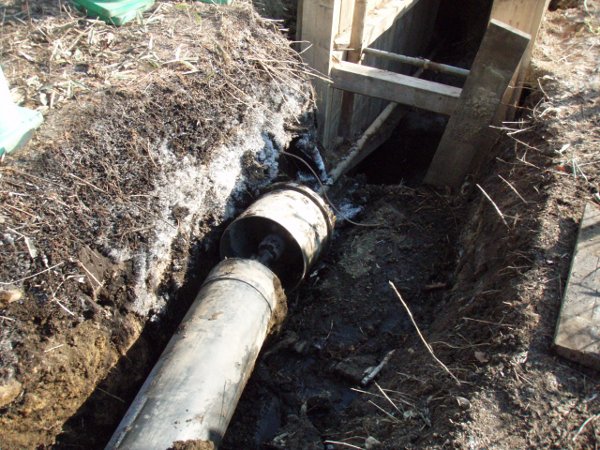

HDD Bohranlage TERRA-JET 8522 S Japan Rohreinzug erfolgreich beendet
© TERRA AG, Reiden, Switzerland
