TERRA-HAMMER Земляные ракеты

Затягиваемые трубы ø 45 до ø 300 мм путём уплотнения грунтаr

ХОРОШАЯ ТЕХНИКА – СЕКРЕТ УСПЕХА

    Уникальная конструкция универсальной головки и тяжелый ударный поршень гарантируют быстроту и точность. Воздушный аэродинамический поток внутри машины гарантирует незначительный расход воздуха и небольшую силу обратного удара. Удар колбы происходит там, где это эффективнее всего: в комбинированной головке, а не сзади нее. Контровка вместо склеивания Модель версии SK производима до 90 мм без склеивания и может демонтироваться даже на строительной площадке за короткое время. TERRA-HAMMER – это гениальная прочная конструкция, которая обеспечивает безопасность в эксплуатации. У него на 40 % меньше деталей, чем у похожих земляных ракет.

ХОРОШАЯ ТЕХНИКА – СЕКРЕТ УСПЕХА
ХОРОШАЯ ТЕХНИКА – СЕКРЕТ УСПЕХА

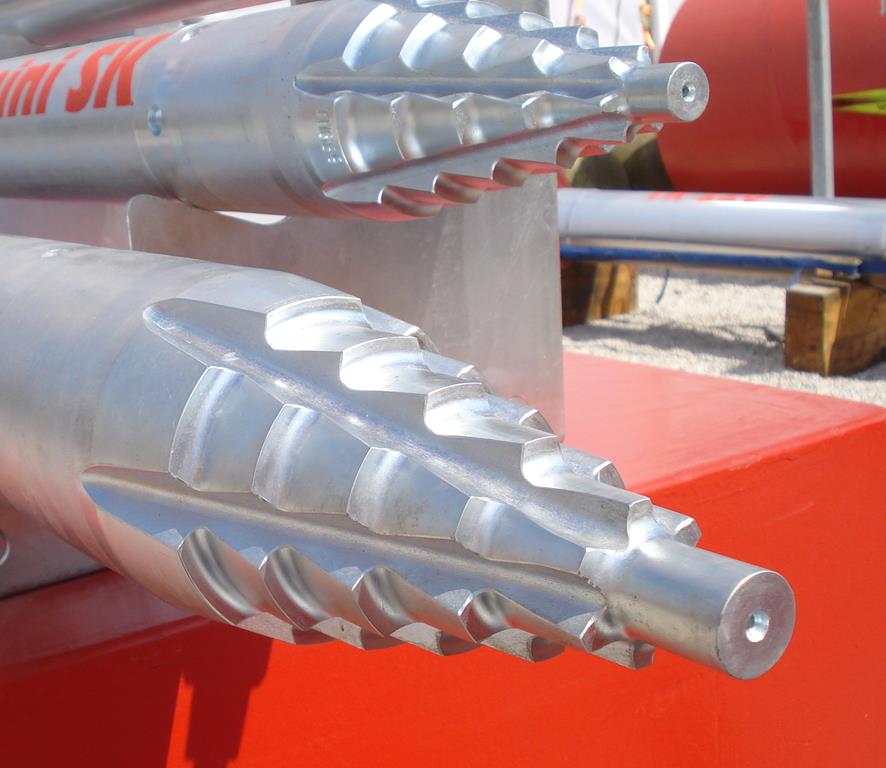

КОМБИНИРОВАННАЯ ГОЛОВКА (KOK)

    Продольные канавки хорошо отводят грунт в стороны и позволяют производить работы в трудных грунтах, для этого они проложены через все ступени KOK головки


    Раздвигающие пороги крошат препятствия независимо от того, раздвигаются ли обломки препятствий по сторонам или проталкиваются вперед. Это обеспечивает точное достижение цели.


    Звездообразная вершина позволяет комбинированной головке (KOK) хорошо раскалывать и расщеплять. Это позволяет с лёгкостью преодолевать сопротивление и трение.

КОМБИНИРОВАННАЯ ГОЛОВКА (KOK)
КОМБИНИРОВАННАЯ ГОЛОВКА (KOK)

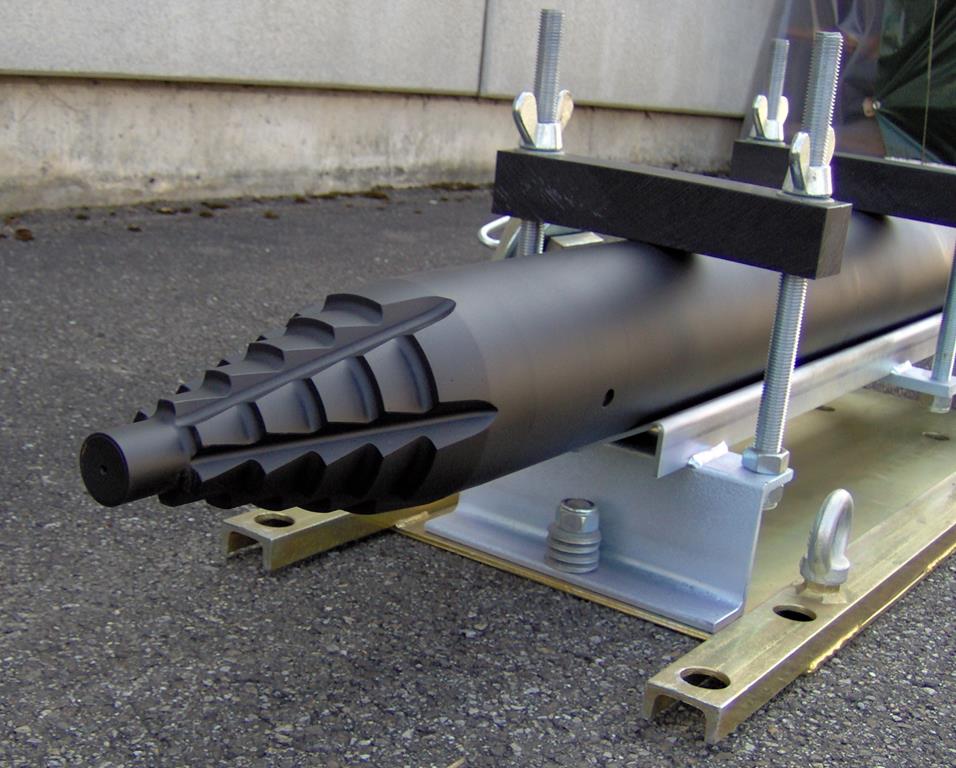

Simple and sturdy design

    ⅓ less parts than competitive piercing tools, at minimum air consumption.
    Aerodynamic inner air flow guarantees easy starting and reversing with lowest recoil.

Simple and sturdy design
Simple and sturdy design


РАЗМЕР и СИЛА

    Уникальная конструкция универсальной головки и тяжелый ударный поршень гарантируют быстроту и точность. Воздушный аэродинамический поток внутри машины гарантирует незначительный расход воздуха и небольшую силу обратного удара. Удар колбы происходит там, где это эффективнее всего: в комбинированной головке, а не сзади нее.

РАЗМЕР и СИЛА
РАЗМЕР и СИЛА

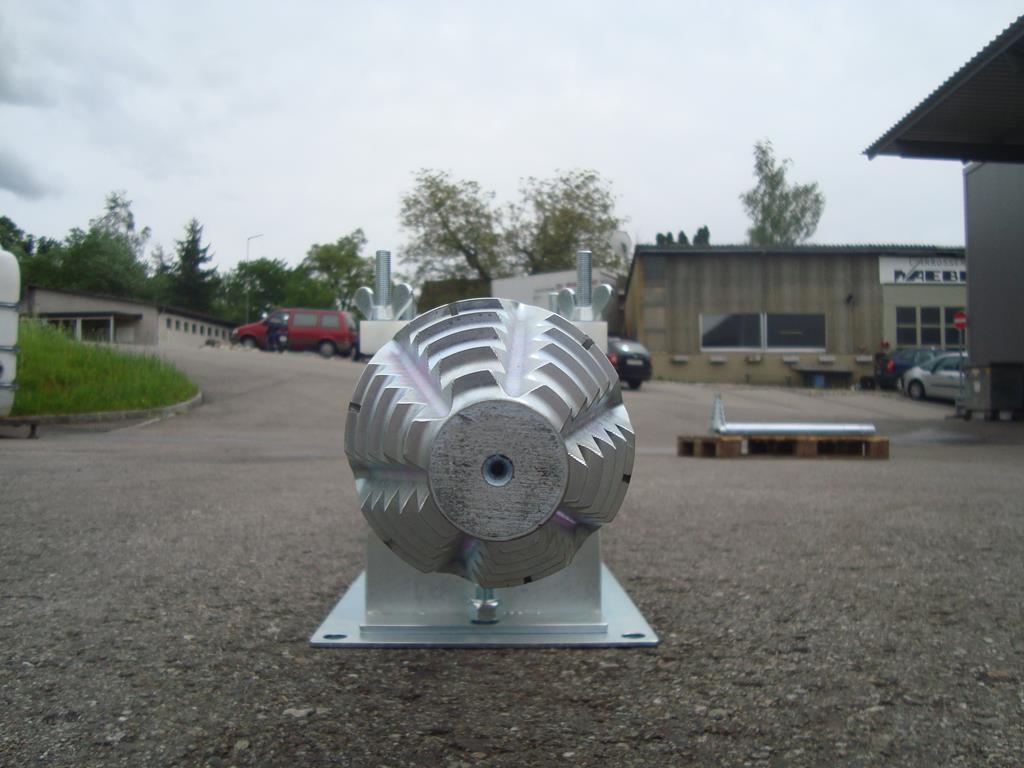

Расширительные гильзы

    Расширительная гильза после пилотного бурения вторым проходом увеличивает размер скважины до своего диаметра.

Расширительные гильзы
Расширительные гильзы

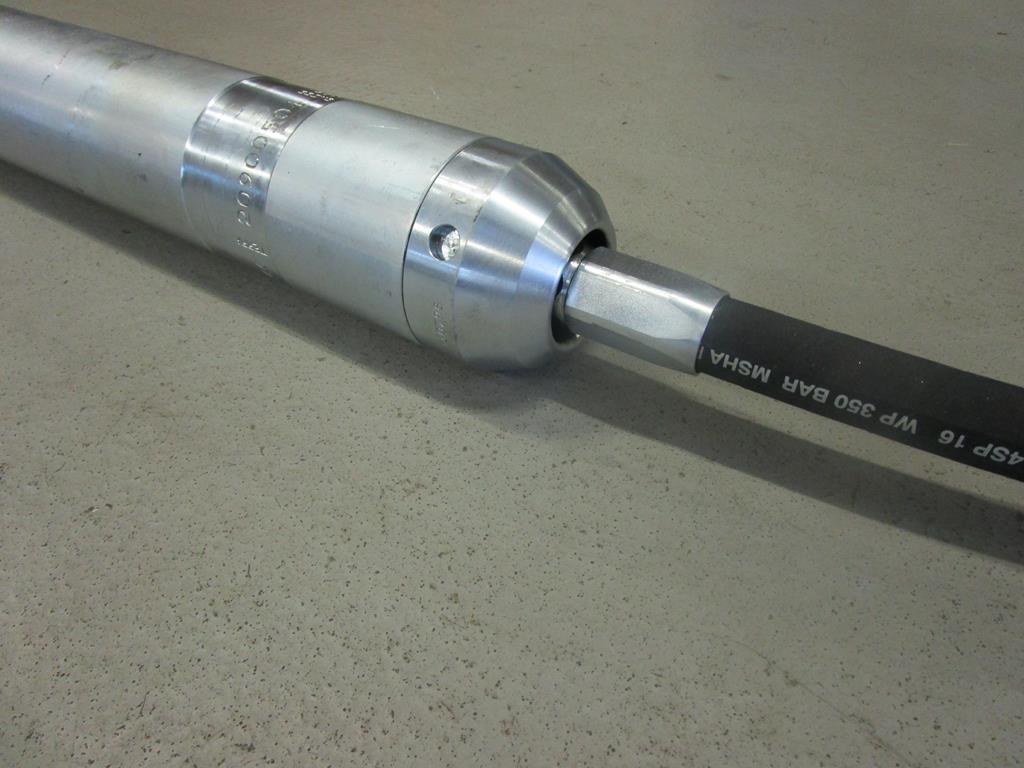

Быстрое переключение

    Быстрое переключение от движения вперед к движению назад достигается простым оборотом на ¼ шланга сжатого воздуха. Непреднамеренное переключение во время работы прекращается сжатым воздухом (блокировка). Модель версии F переключается с помощью дистанционного управления.

Быстрое переключение
Быстрое переключение


TERRA-HAMMER мини ракета

    Длина земракеты только 88 см, что плозволяет работать в маленькой траншее. Мощность мини ракеты позволяет работать на длины до 10 м.

TERRA-HAMMER мини ракета
TERRA-HAMMER мини ракета


Забивка cтальных труб

    Непреднамеренное переключение во время работы прекращается сжатым воздухом (блокировка). Модель версии F переключается с помощью дистанционного управления.

Забивка cтальных труб
Забивка cтальных труб




Технические данные

TERRA-HAMMER диа́метр ø мм Длина в м Вес в кг Число ударов в 1/мин Потребление воздуха м3/мин Давление в барах Расширительные-гильзы Ø в мм

T = TERRA-HAMMER с прочно приваренной проходческой головкой KOK
TU = TERRA-Universalhammer с материнской головкой и заменяемыми адаптерами
TR = TERRA-Ramme для забивания стальных труб и раскалывания труб
S = TERRA-HAMMER версия S,свозможностьюизменениянаправлениядвижения простым поворотом на 1/4 воздушного шланга
F = TERRA-HAMMER версия F, с дистанционным управлением
F2 = TERRA-HAMMER версия F2, шланг управления находится внутри воздушного шланга
S/F = TERRA-HAMMER, поставляются как в версии S так и в версии F
K = TERRA-HAMMER версия K, не заклеена, может быть открыта за несколько минут непосредственно на стройплощадке
KOK-LD = TERRA-HAMMER с локационным KOK-адаптером LD


Технические данные могут изменяться без предварительного уведомления.
TU 045 R (мини)
45 mm
1.00 m
9 kg
475 /min
0.6 m3/min
6-7 bar
-
TU 055 R (мини)
55 mm
1.05 m
13 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 055 R (доступный)
55 mm
1.25 m
16 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 068 SK
68 mm
1.31 m
28 kg
420 /min
1.3 m3/min
6-7 bar
85 mm
TU 068 SK (мини)
68 mm
0.98 m
20 kg
480 /min
1.1 m3/min
6-7 bar
-
TU 068 SK (доступный)
68 mm
1.51 m
33 kg
420 /min
1.3 m3/min
6-7 bar
-
TU 080 SK
80 mm
1.41 m
39 kg
395 /min
1.8 m3/min
6-7 bar
135 mm
TU 080 SK (мини)
80 mm
0.91 m
24 kg
550 /min
1.8 cfm
6-7 bar
-
TU 080 SK (доступный)
80 mm
1.51 m
42 kg
395 /min
1.8 m3/min
6-7 bar
-
TU 090 SK
90 mm
1.49 m
46 kg
395 /min
1.8 m3/min
6-7 bar
170 mm
TU 090 SK (мини)
90 mm
0.91 m
38 kg
550 /min
1.8 m3/min
6-7 bar
-
TU 090 SK (мини)
90 mm
1.44 m
53 kg
395 /min
1.8 m3/min
6-7 bar
-
T 105 S/F
105 mm
1.40 m
60 kg
360 /min
2.4 m3/min
6-7 bar
200 mm
T 105 S (мини)
105 mm
1.08 m
44 kg
540 /min
2.4 cfm
6-7 bar
-
TU 105 S/F
105 mm
1.40 m
65 kg
360 /min
2.4 m3/min
6-7 bar
200 mm
TU 105 S/F (доступный)
105 mm
1.50 m
71 kg
360 /min
2.4 m3/min
6-7 bar
-
T 135 Twin
135 mm
1.70 m
120 kg
350 /min
2.4 m3/minb
6-7 bar
275 mm
T 135 Twin (мини)
135 mm
1.15 m
80 lbs
520 /min
2.8 cfm
6-7 bar
-
TU 135 Twin
135 mm
1.70 m
125 kg
350 /min
2.4 m3/min
6-7 bar
275 mm
TU 135 Twin (доступный)
135 mm
1.80 m
138 kg
350 /min
2.4 m3/min
6-7 bar
-
T 155 F
155 mm
1.84 m
170 kg
285 /min
3.8 m3/min
6-7 bar
245 mm
TU 155 F
155 mm
1.85 m
172 kg
285 /min
3.8 m3/min
6-7 bar
245 mm
TU 155 F (доступный)
155 mm
1.94 m
182 kg
285 /min
3.8 m3/min
6-7 bar
-
T 190 F
190 mm
1.89 m
258 kg
275 /min
5 m3/min
6-7 bar
300 mm
TU 190 F
190 mm
1.90 m
260 kg
275 /min
5.0 m3/min
6-7 bar
300 mm
TU 190 F (доступный)
190 mm
1.97 m
284 kg
275 /min
5 m3/min
6-7 bar
-
T 210 F
210 mm
1.90 m
317 kg
275 /min
5.0 m3/min
6-7 bar
-
TU 210 F
210
191 m
319 kg
275 /min
5.0 m3/min
6-7 bar
-
TU 210 F (доступный)
210 mm
1.98 m
343 kg
275 /min
5.0 m3/min
6-7 bar
-
TR 200mini
200 mm
0.90 m
112 kg
550 /min
4.0 m3/min
6-7 bar
-
TR 220
220 mm
1.60 m
315 kg
320 /min
7.0 m3/min
6-7 bar
-
TR 360
360 mm
1.75 m
663 kg
280 /min
12 m3/min
6-7 bar
-
TR 565
565 mm
2.30 m
2'535 kg
195 /min
34 m3/min
6-7 bar
-
