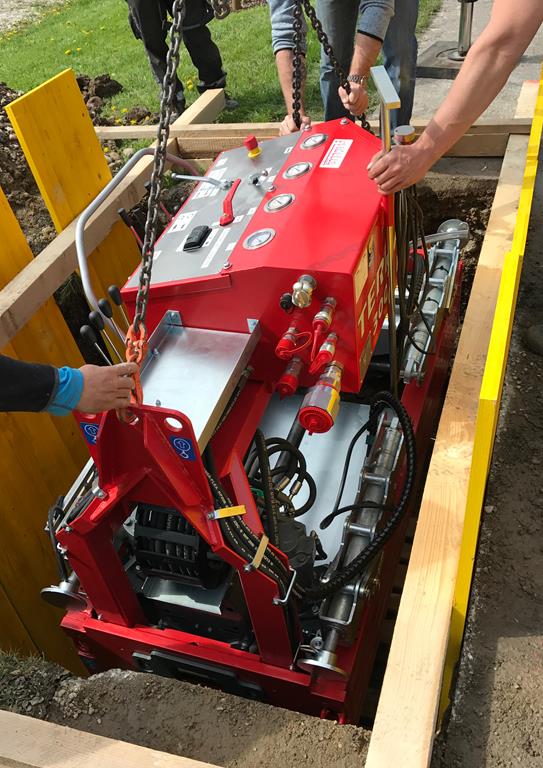

TERRA-PIT DJ 18

HDD-класс: 8 - 10 тонн, траншейная буровая установка

Общая информация

    TERRA-JET 3008 ES разрабатывалась в тесном сотрудничестве со швейцарской фирмой Schenk AG из Heldswil . Эта разработка заняла примерно 2 года. Главные требования заказчика были связаны с размерами: машина должна была не превышать 2050 м в длину и 0,90 м в ширину и размещать штанги длиной 1,00 м.


    Результаты многообещающие. Установка может производить ГНБ длиной вплоть до 100 м и расширения диаметром до 420 мм (в зависимости от состояния грунта). Минимальный радиус изгиба 24 м.


    Высокие крутящий момент в 3000Нм и сила бурения в 80кН уникальны. Они позволяют производить бурение в твердом грунте. Как и все установки TERRA-JET , TERRA-JET 3008 E оснащена ADBS . Эта уникальная система бурения и расширения автоматически подстраивает скорость работы под условия состояния грунта в считанные секунды.

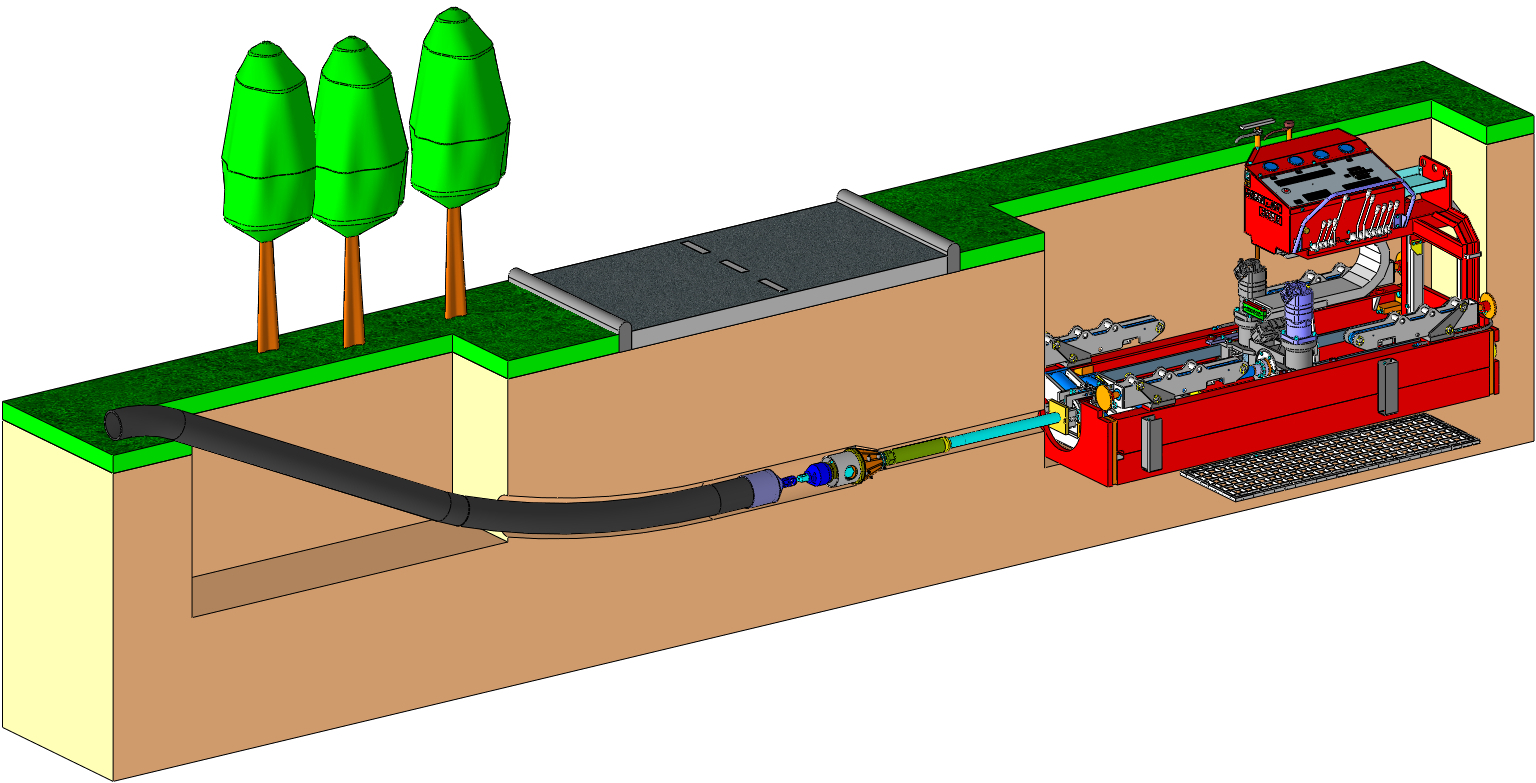

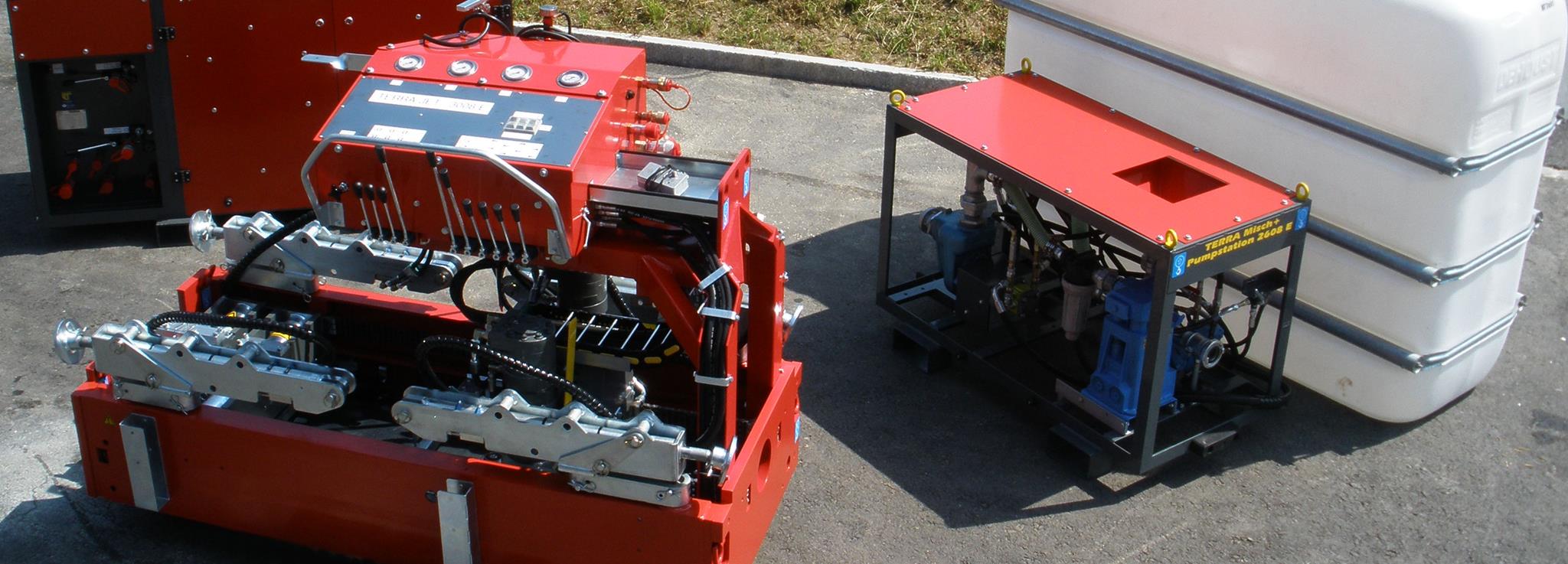

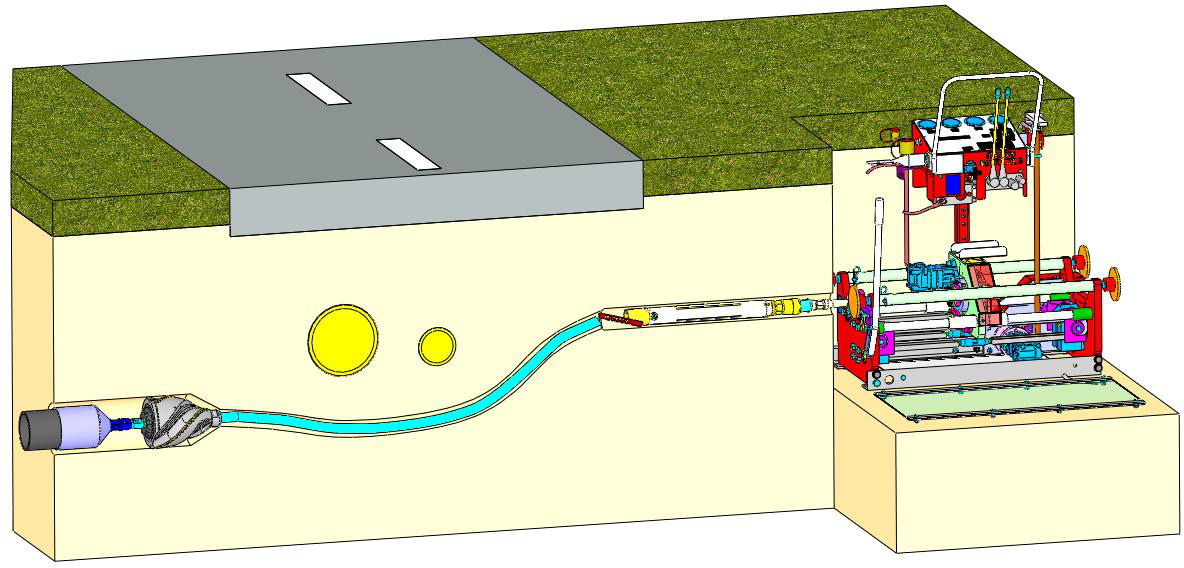

    Запуск TERRA-JET 3008 ES может производиться либо в котловане, либо с поверхности. Эта система имеет модульную конструкцию. Основные компоненты: лафета, гидроагрегат и станция насоса и смешивания. Благодаря разделенным цепям для тяги и вращения, TERRA - JET 3008 ES может работать одновременно при максимальных вращающем моменте и силах бурения или протяжки. Гидро-цепной привод с высоким КПД обладает устойчивостью к износу и грязи. Благодаря подвижной системе break - apart, расширители и новая труба может быть затянута в лафету при завершения прокладки труб.

Общая информация
Общая информация

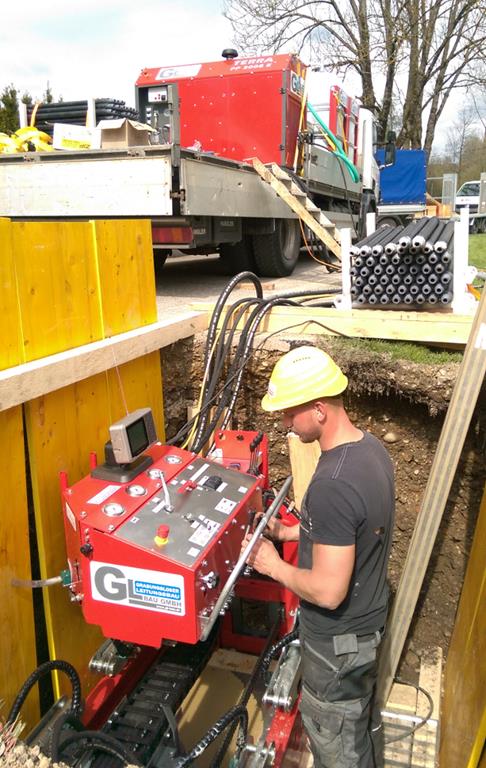

Система ADBS

    Агрегат TERRA-JET 3008 ES оборудован новой системой автоматического бурения и втягивания второго поколения.

    Запатентованная система автоматического бурения и втягивания (ADB) адаптирует рабочую скорость к условиям грунта. В мягком грунте скорость быстрая, в плотном – медленная, но всегда оптимальная.

    Это позволяет расслабиться рабочему и сохранить буровую штангу. Во время пилотного бурения дополнительно осуществляется наблюдение за силой тяги. Если буровая головка неожиданно наталкивается на препятствие, система ADB уменьшает скорость бурения и бурит очень медленно через препятствие. Автоматически!

Система ADBS
Система ADBS

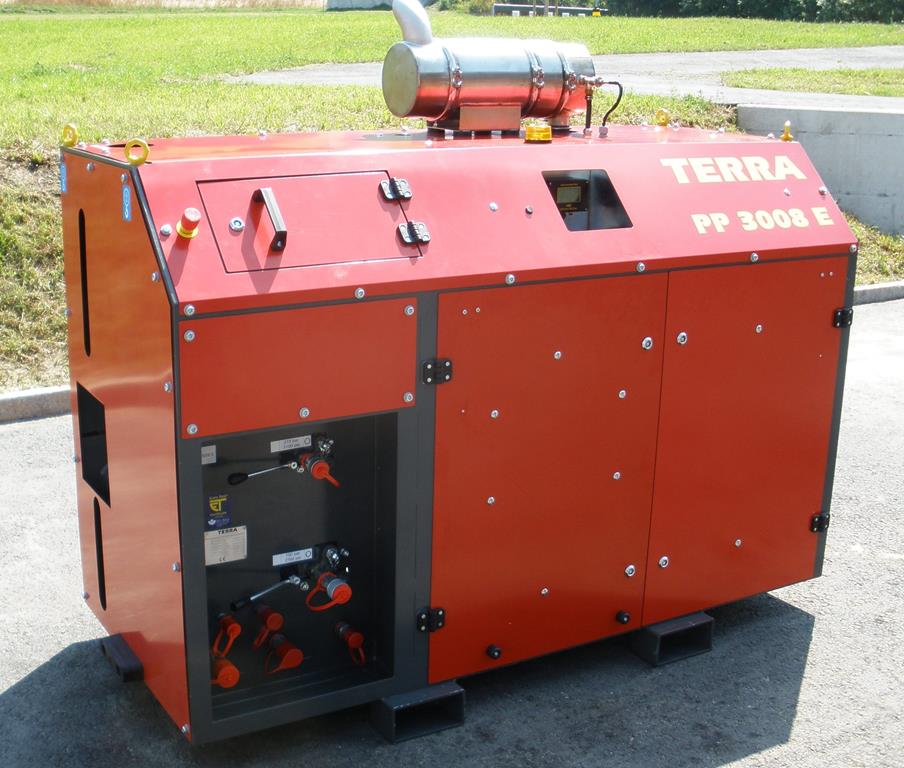

PERKINS-агрегат PP

    PERKINS Powered 3008 ES отвечает за работу лафеты и смешивателя. В дополнение он может быть оснащен пыльным фильтром, который полностью отвечает строгим требованиям по защите окружающей среды.

PERKINS-агрегат PP
PERKINS-агрегат PP




Технические данные

Технические данные

*   сложность грунта
** на каждую буровую штангу
Технические данные могут изменяться без предварительного уведомления.
Сила тяги
8 тонн (80 kN)
Сила бурения
8 тонн (80 kN)
Потребляемая мощность
55 kW (75 л.с)
Момент вращения, 1 уровень
3'000 Nm
Число оборотов штанг, 1 уровень
135 об/мин @ 2000 Nm
Число оборотов штанг, 2 уровень
90 об/мин @ 3000 Nm
Подача раствора
95 л/мин
max. давление раствора
70 бар
Скорость бурения - при быстрой передаче
17.5 м/мин
Скорость бурения - при полной нагрузке
8 м/мин
Пилотное бурение
ø 60 - 100 мм
max. диаметр расширения*
ø 420 мм
max. длина бурения *
150 м
Длина буровых штанг
1.0 м
Диаметр буровых штанг
ø 57 / 54 мм
min. радиус изгиба**
24 м
Размеры основной лафеты ДxШxВ
2.0 x 0.90 x 1.25 м
Размеры агрегат ДxШxВ
1.95 x 0.94 x 1.70 м
Размеры Cмешиватель ДxШxВ
1.45 x 0.75 x 1.0 м
Вес основной лафеты
1'300 кг
Вес агрегат
1030 кг
Вес Cмешиватель
205 кг


 вверх
