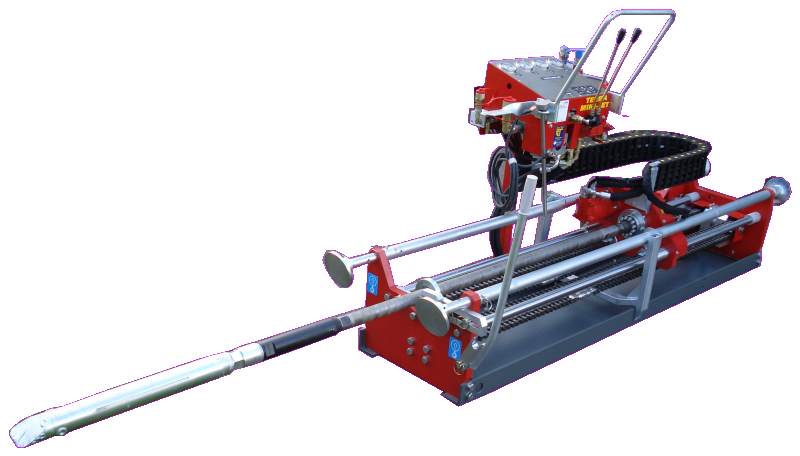

TERRA MINI-JET MJLV 1600

HDD-класс: 4 - 6 тонн, траншейная буровая установка

Общая информация

  1. Сила тяги и сила бурения 6 тонн
  2. Максимальная длина бурения до 120 м
  3. Буровой канал до Ø 300 мм (зависит от условий грунта)
  4. Буровые штанги 1.5 м
  5. Минимальный радиус изгиба 25 м
  6. крайне высокая производительность с новым 2-кратнымцепнымприводом (без инерционных потерь)
  7. оборудована системой ADBS (автоматика регулировки сил тяги и бурения). Скорость работы автоматически выставляется оптимальной для конкретных условий грунта.
  8. Размеры стартового котлована: длина 2.55 м,   ширина 1.30 м,ина 0.30 м глубже оси бурения
  9. Имеются приспособления для старта с поверхности
  10. Глубина обнаружения: 10-16 м (в зависимости от типа зонда)

Общая информация
Общая информация


Option: rubber crawler

    With the optional rubber crawler your MINI-JETLV can be used like a small HDD drill rig. The rubber crawler has its own petrol engine HONDA GX 390 (10 kW, 13 PS). With the standing plate form for the driver the HDD drill rig is stabilised. With the integrated cylinder the entry angle can easily be adjusted.
  1. dimensions L x W x H (MJLV 1400 with rubber crawler): 3.60 x 0.86 x 1.75 m / 11.9 x 2.85 x 5.8 ft
  2. weight (MJLV 1400 with rubber crawler): 1’000 kg (2’200 lbs)

Option: rubber crawler
Option: rubber crawler


Смешиватель

  1. с отдельным 1'100 литровым баком (290 gal)
  2. для Бентонита или Ejactomer
  3. с пластиной поддержки для 2-ух мешков бентонита каждый 25 кг (50 lbs)
  4. Бентонит может быть легко заполнен в трубу
  5. смешивающий насос 800 литр/мин (210 gpm)
  6. инжектор (venturi jet)
  7. 1'100 литров (290 gal) жидкости для бурения, смешиваются
  8. с Бентонитом в течение 4 минут
  9. максимальная скорость подачи раствора: 38 литр/мин (10 gpm)
  10. максимальное давление жидкости: 55 bar (800 psi)

Смешиватель
Смешиватель


KUBOTA-Дизель агрегат

  1. KUBOTA имеет 3цилиндровыйдизельныйдвигатель 24 kW (33 л.с.)
  2. Обороты дизеля 2’500 в мин.
  3. оченьтихий
  4. низкийрасходтоплива
  5. с двумя независимыми гидравлическимикругооборотами
    56 литр/мин , 175 bar (15 gpm и 2'500 psi)
    28 литр/мин , 125 bar (7.5 gpm @ 1'800 psi)
  6. для перемешивания +насоснаястанция коробкадлядокументов
  7. большой масляный радиатор 6.4 kВт охлаждающей мощностью, позволяетработать
  8. втропикахивпустыне
  9. легоквобслуживании
  10. Очень приятно для всех его малошумность.
  11. 12 Вольтовая розетка с 5 A (60 Вт)Идеальнодля TERRA MINI-JET MJ 1600

KUBOTA-Дизель агрегат
KUBOTA-Дизель агрегат




Технические данные

Технические данные

*   сложность грунта
** на каждую буровую штангу
Технические данные могут изменяться без предварительного уведомления.
Сила тяги
6 тонн (60 kN)
Сила бурения
6 тонн (60 kN)
Потребляемая мощность
24 kW (33 л.с.)
Момент вращения, 1 уровень
1600 Nm
Момент вращения, 2 уровень
-
Число оборотов штанг, 1 уровень
110 об/мин
Число оборотов штанг, 2 уровень
-
Подача раствора
52 л/мин
max. давление раствора
55 бар
Уровень шума в радиусе 7 м
-
Уровень шума у оператора
-
Пилотное бурение
Ø 60 - 100 мм
max. диаметр расширения*
Ø 300 мм
max. длина бурения *
120 м
Длина буровых штанг
1.5 м
Диаметр буровых штанг
Ø 45 мм
min. радиус изгиба**
25 м
Размеры основной лафеты ДxШxВ
2.30 x 0.60 x 1.15 м
Вес основной лафеты
около 430 кг


 вверх
