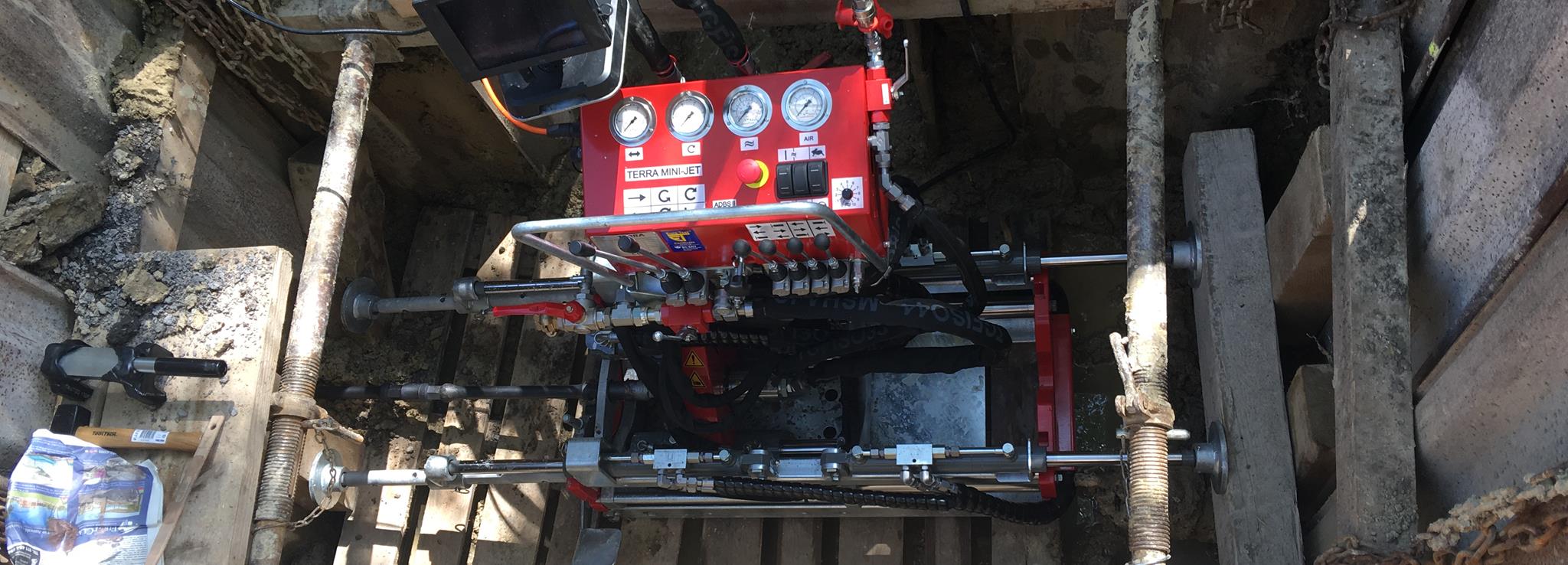

TERRA MINI-JET MJ 1600

HDD-Класс: 4 - 6 тонн, Траншейная буровая установка

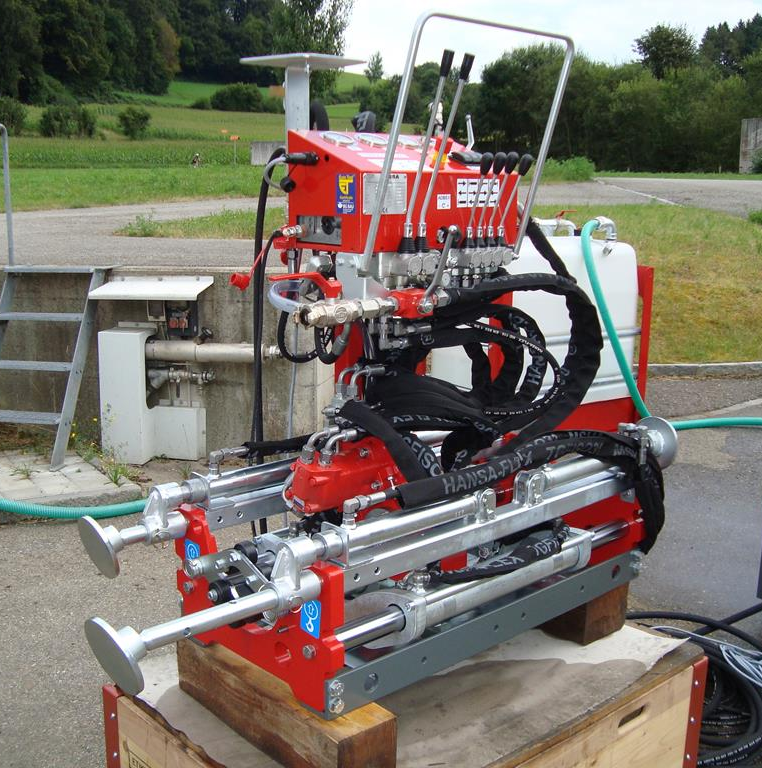

Общая информация

    Компактный HDD TERRA MINI-JET MJ 1600 имеет следующие преимущества перед TERRA MINI-JET MJ 1400:


  1. На 20 % выше вращающий момент (1’600 Нм, 1’180 ft lbs)
  2. На 20% выше скорость, даже при максимально низком уровне.
  3. На 10% больше скорость подачи раствора для бурения(новая 38 литр/мин помпа)
  4. На 35% выше смешивающая мощность (новая 800 литр/мин помпа)
  5. Дизель Power Pack с двигателем KUBOTA , (24 kW, 33 HP), очень тихий
  6. Гидравлическое смешивание + насосная станция 1'100 литровый бак
  7. Комплект систем для страховки от удара током
  8. Электрический контроль за жидкостью бурения на панели управления
  9. Подача электричества осуществляется пакетом power pack,поэтому никакие батареи не требуются
  10. 12Вольтдляподключениямонитора

Общая информация
Общая информация


KUBOTA-Дизель агрегат

  1. KUBOTA имеет 3цилиндровыйдизельныйдвигатель 24 kW (33 л.с.)
  2. Обороты дизеля 2’500 в мин.
  3. оченьтихий
  4. низкийрасходтоплива
  5. с двумя независимыми гидравлическимикругооборотами
    56 литр/мин , 175 bar (15 gpm и 2'500 psi)
    28 литр/мин , 125 bar (7.5 gpm @ 1'800 psi)
  6. для перемешивания +насоснаястанция коробкадлядокументов
  7. большой масляный радиатор 6.4 kВт охлаждающей мощностью, позволяетработать
  8. втропикахивпустыне
  9. легоквобслуживании
  10. Очень приятно для всех его малошумность.
  11. 12 Вольтовая розетка с 5 A (60 Вт)Идеальнодля TERRA MINI-JET MJ 1600

KUBOTA-Дизель агрегат
KUBOTA-Дизель агрегат

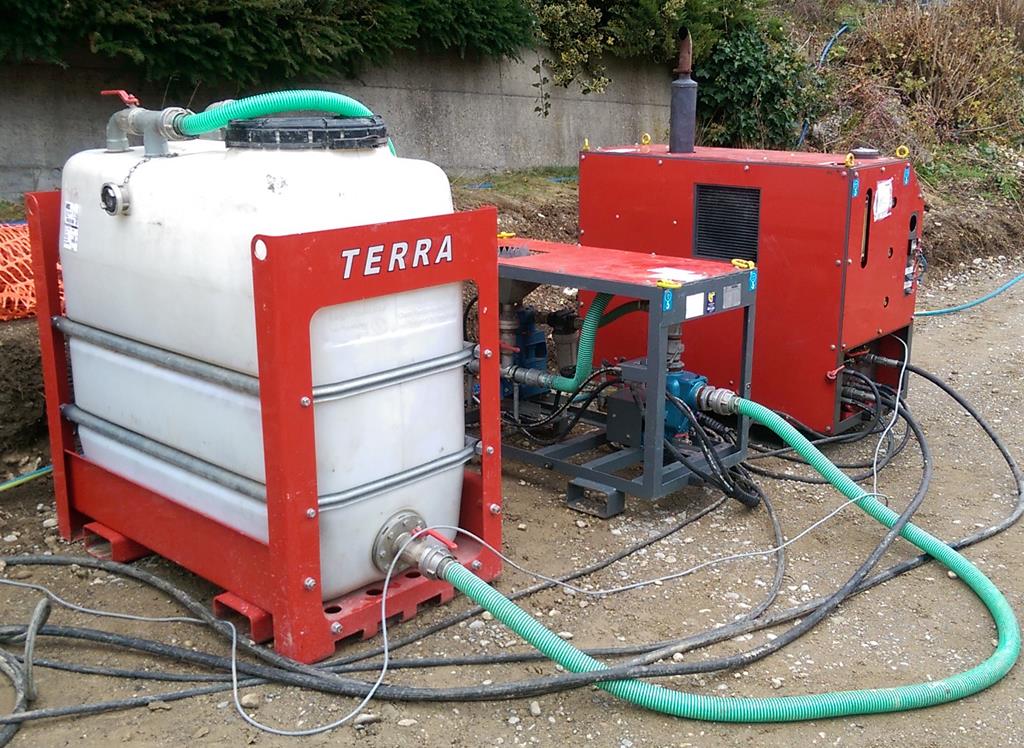

Cмешиватель

  1. с отдельным 1'100 литровым баком (290 gal)
  2. для Бентонита или Ejactomer
  3. с пластиной поддержки для 2-ух мешков бентонита каждый 25 кг (50 lbs)
  4. Бентонит может быть легко заполнен в трубу
  5. смешивающий насос 800 литр/мин (210 gpm)
  6. инжектор (venturi jet)
  7. 1'100 литров (290 gal) жидкости для бурения, смешиваются
  8. с Бентонитом в течение 4 минут
  9. максимальная скорость подачи раствора: 38 литр/мин (10 gpm)
  10. максимальное давление жидкости: 55 bar (800 psi)

Cмешиватель
Cмешиватель


Рама старта с поверхности для установок

  1. Для бурения с поверхности земли
  2. Регулировка угла входа 0°- 45°
  3. Две анкерные плиты
  4. Возможность регулировки положения анкерных плит в продольном направлении
  5. Рама разработана специально для установок ГНБ TERRA MINI-JET MJ 1400 и MJ 1600
  6. Вес: 132 кг
  7. Габариты: длина =1.25 м, ширина=1.18 м

Рама старта с поверхности для установок
Рама старта с поверхности для установок


Рамкаэкскаватора

  1. для присоединения к рукаву экскаватораилиминиэкскаватора
  2. вследствие этого молниеносная инсталляция буровой установки встартовойяме
  3. в качестве гидропривода может использоваться гидравликаэкскаватора
  4. рамка экскаватора накрывает TERRA MINI-JET и прочно закрепляетсянесколькимирычагами
  5. с помощью гидромотора плавно поворачивается на 360°
  6. TERRA MINI-JET прочно закрепляется в стартовой яме с помощьюдвухгидроцилиндров
  7. Размеры: Д x Ш x В = 1.20 м x 0.71 м x 1.75м
  8. Вес: 240кг

Рамкаэкскаватора
Рамкаэкскаватора




Технические данные

Технические данные

*   сложность грунта
** на каждую буровую штангу
Технические данные могут изменяться без предварительного уведомления.
Сила тяги
6 тонн (60 kN)
Сила бурения
6 тонн (60 kN)
Потребляемая мощность
24 kW (33 л.с.)
Момент вращения, 1 уровень
Nm
Момент вращения, 2 уровень
-
Число оборотов штанг, 1 уровень
110 об/мин
Число оборотов штанг, 2 уровень
-
Подача раствора
52 л/мин
max. давление раствора
55 бар
Уровень шума в радиусе 7 м
-
Уровень шума у оператора
-
Пилотное бурение
Ø 60 - 100 мм
max. диаметр расширения*
Ø 300 мм
max. длина бурения *
50 м
Длина буровых штанг
0.5 м
Диаметр буровых штанг
Ø 30/40 мм
min. радиус изгиба**
15 м
Размеры основной лафеты ДxШxВ
1.11 x 0.60 x 1.15 м
Вес основной лафеты
около 280


 вверх
