TERRA-HAMMER Забивка cтальных труб

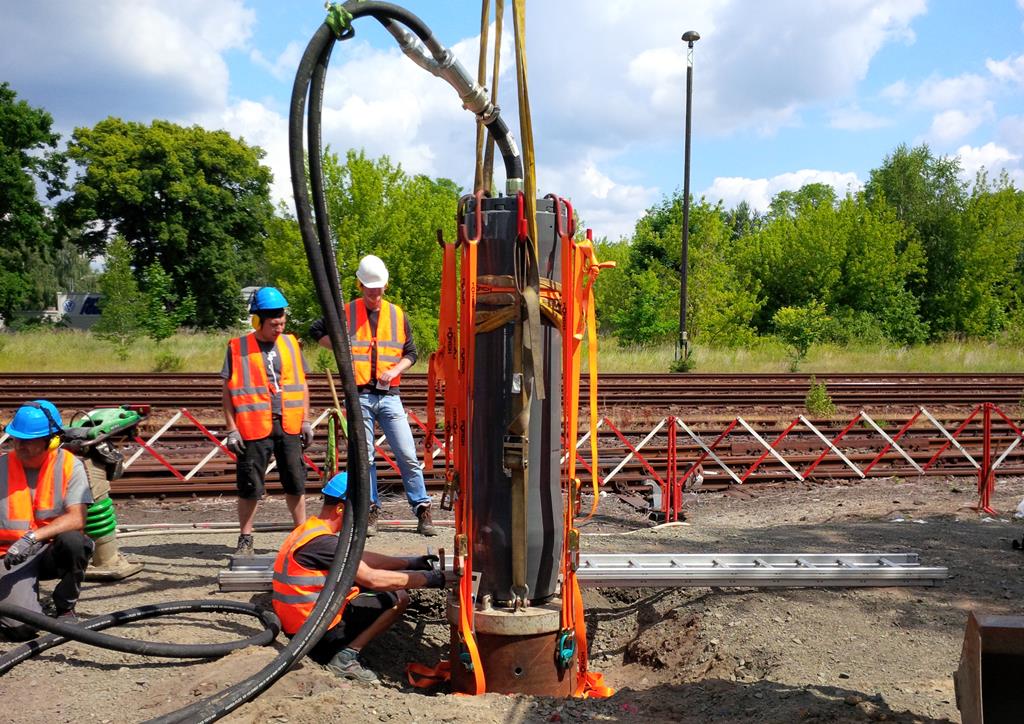

Applications

Общая информация

    При сравнeнии с аналогичными пробойниками TERRA-HAMMER почти всегда оказывается самым быстрым и самым мощным устройством в своем классе.


    Крайне тяжелые ударные поршни производят необычно высокую энергию удара. Вес ударного поршня составляет до 60 % общего веса пробойника.

Общая информация
Общая информация


Небольшие конструктивные размеры

    Пробойники TERRA-Rammen отличаются небольшими размерами. Несмотря на более высокую производительность, пробойники TERRA-Rammen имеют размеры в зависимости от модели на 1.0 - 1.5 м короче обычных пробойников.

    Это происходит благодаря особому неповторимому дизайну пробойников TERRA-Rammen.

  1. короткая длина = простое использование
  2. короткая длина = требуется более короткая рабочая шахта = экономия затрат на каждом заказе


    TR 190mini имеет длину 0.90 м, несмотря на это, может забивать трубы диаметром до 400 мм.

Небольшие
конструктивные
размеры
Небольшие конструктивные размеры

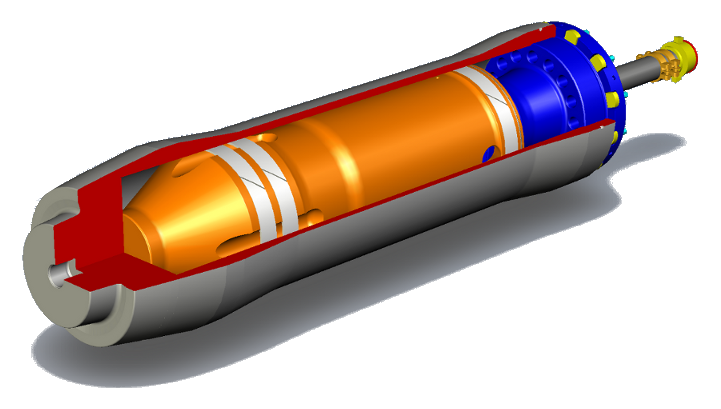

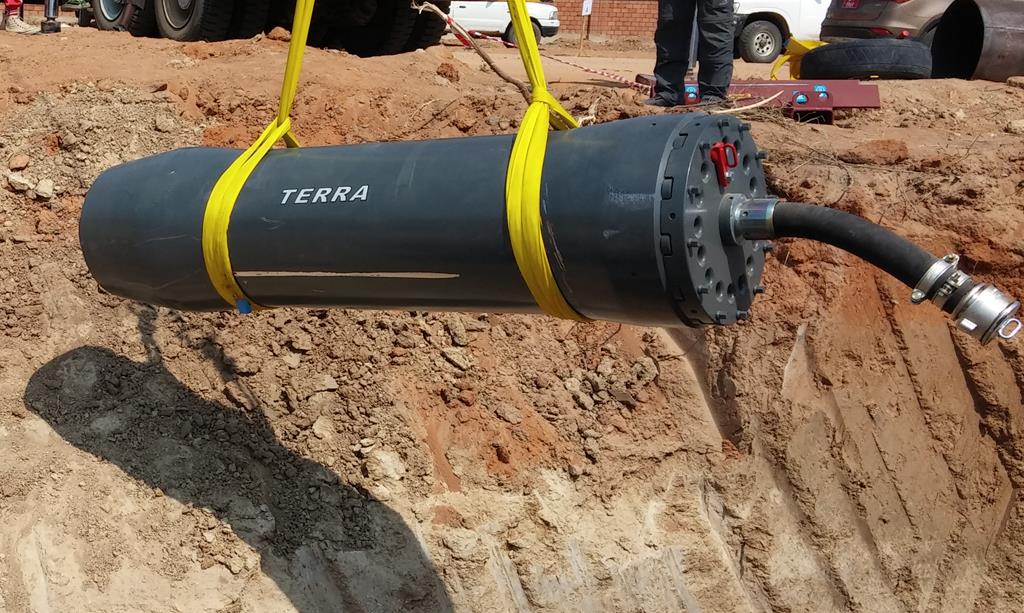

Smart hollow head design

    The TERRA-HAMMER is not afraid of any comparison to conventional rams due to TERRA's tremendous power and enormous speed. If you compare the main pistons of TERRA to other conventional main pistons, you can see, that the TERRA main pistons are longer. The ram itselfe remains shorter but stronger at the same time. This is only possible because TERRA has invented the hollow head design. The impulse is transfered where it is needed – in the head. Thanks to the acceleration ports in the main housing the main piston can be moved with low air consumption.

Smart hollow head design
Smart hollow head design

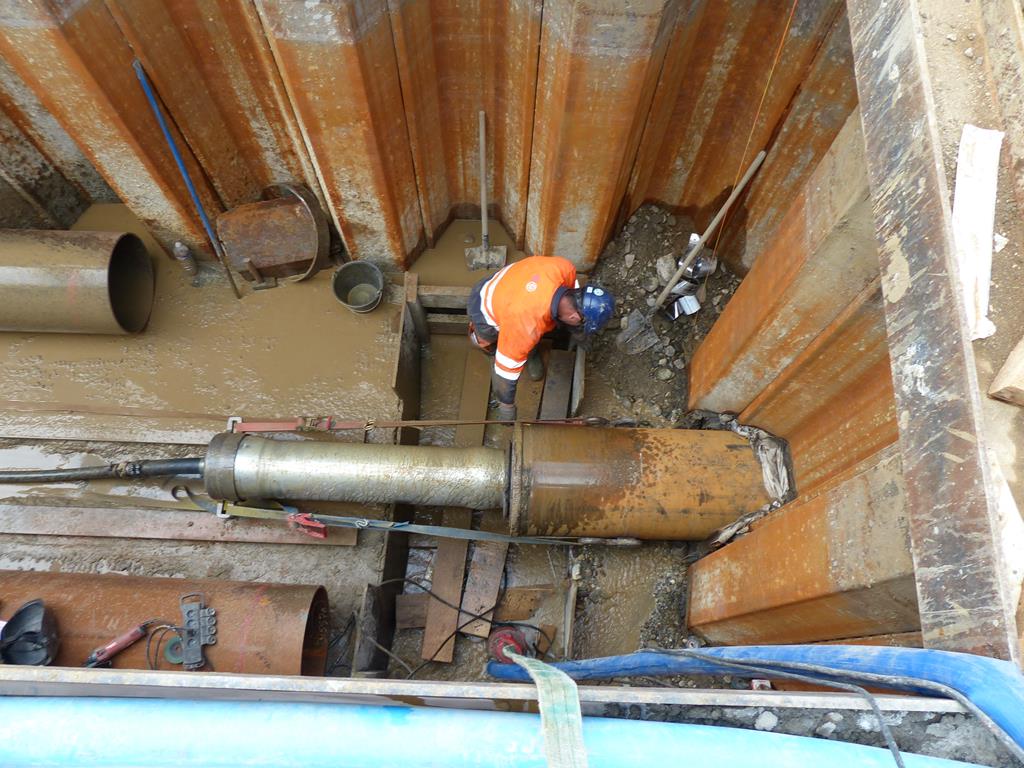

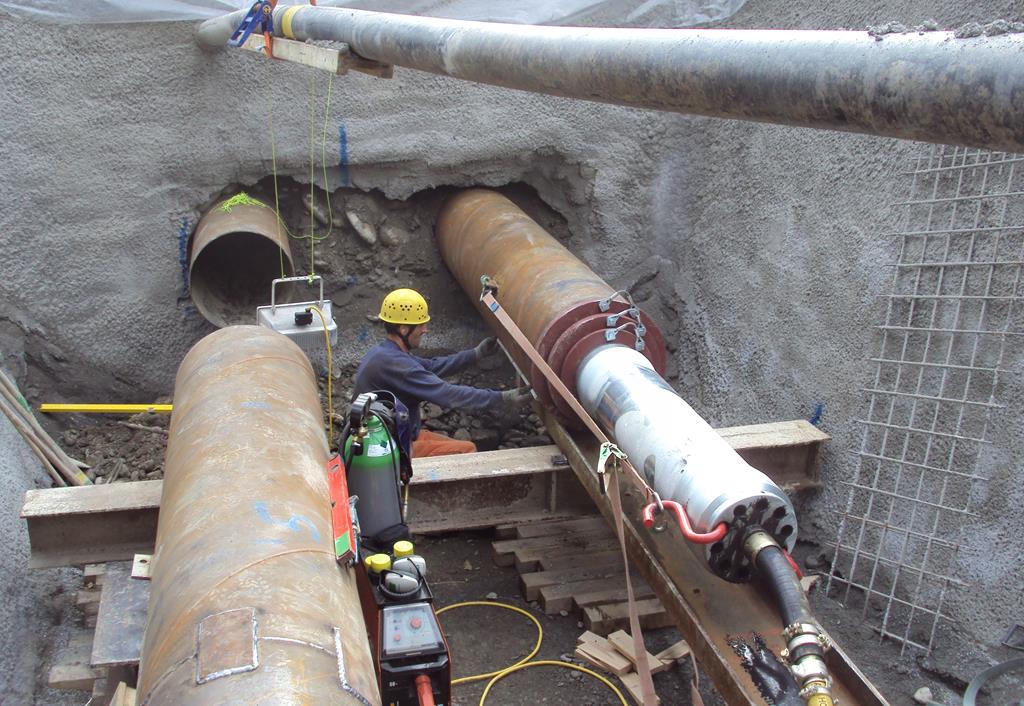

Horizontal application

    Steel pipes up to Ø 3'000 mm are rammed horizontally through the ground. The ram sits behind the steel pipe. Depending on ground conditions and steel pipe diameter drive lengths up to 120 m are possible.

Horizontal application
Horizontal application


диагра́мма

    Stahlrohrammen Diagramm


    Selection of suitable TERRA ram


    The above diagram is valid for average grounds only. TERRA can not be taken liable for any unsuccessful ramming job which were assumed possible based on the diagram above.

диагра́мма
диагра́мма

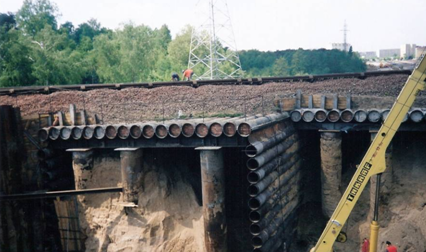

Pipe roofing

    The TERRA-ram can also be used in tunnel constructions. It rams several steel pipes parallel to produce a roof.

Pipe roofing
Pipe roofing

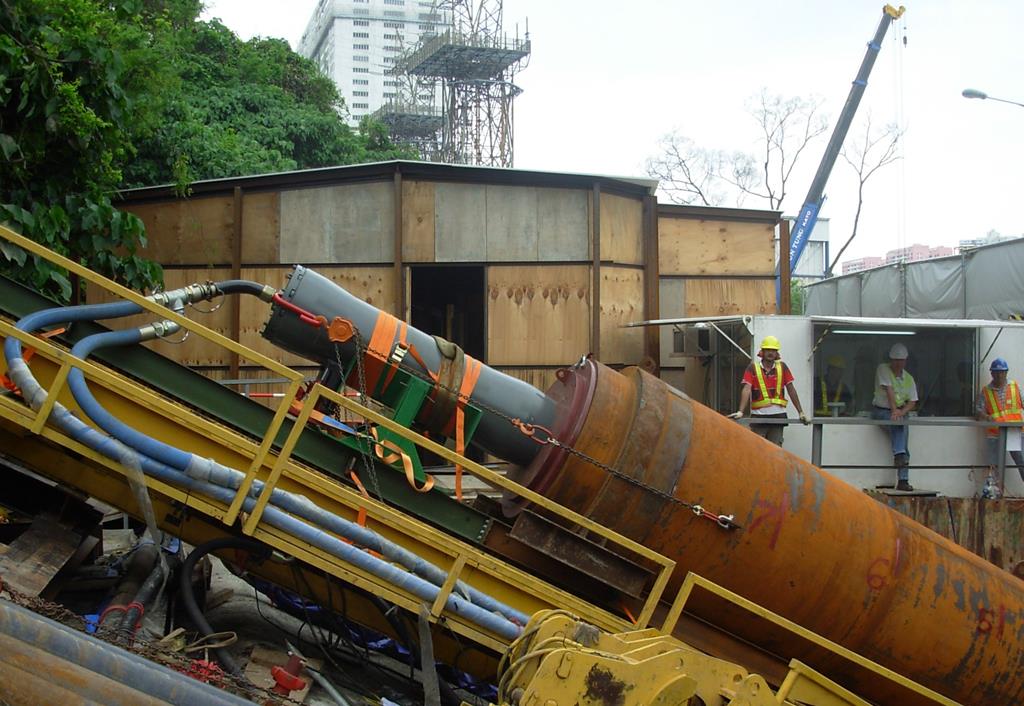

HDD assist

    When pulling in long steel pipes with HDD drill rigs, the TERRA ram gives dynamic assistance at the rear of the steel pipe. This leads to higher productivity and longer drilling lengths.

HDD assist
HDD assist


HDD casing

    When a HDD drill takes several months there is the risk, that the entry of the drill collapses. In such a case it is useful to ram a steel pipe 30 ‐ 50 m (100 ft) as a protection pipe into the ground.

HDD casing
HDD casing

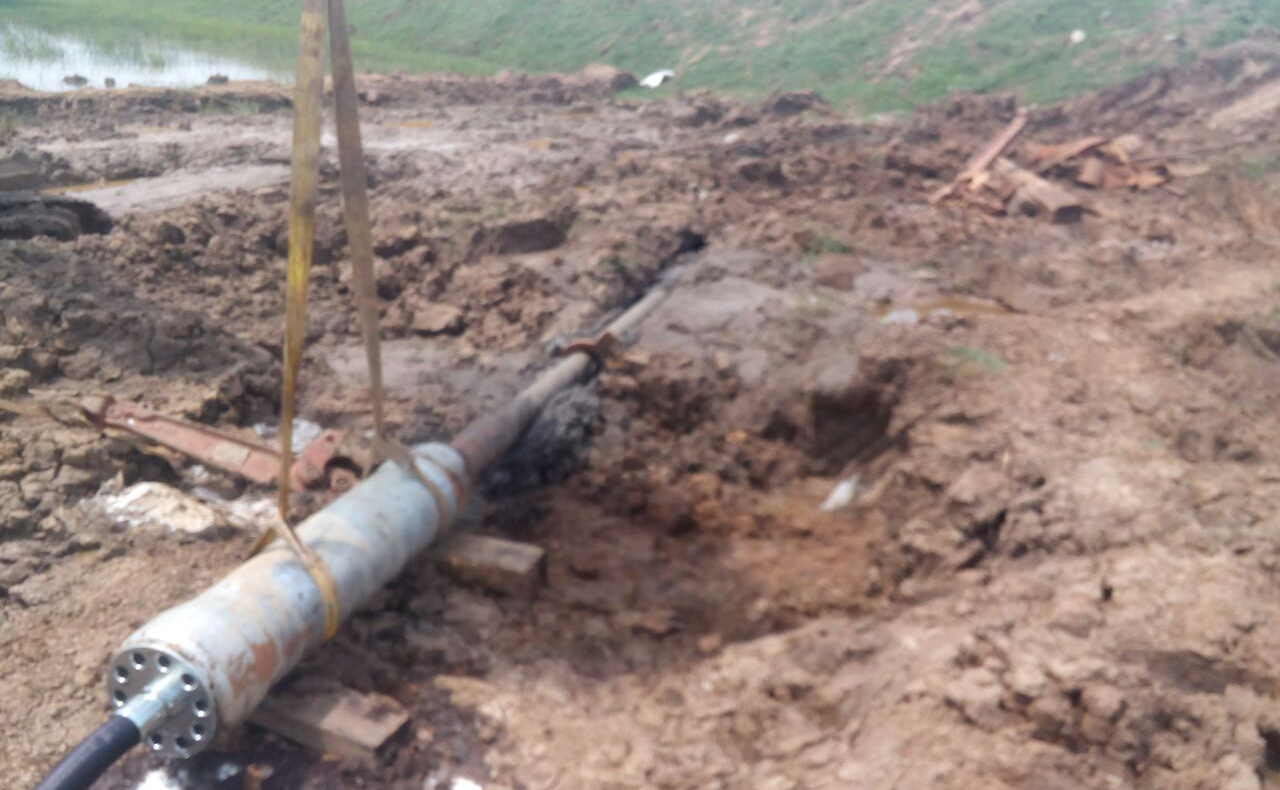

HDD rescue

    When a HDD drill is jammed, the TERRA ram helps to rescue the rods.

HDD rescue
HDD rescue

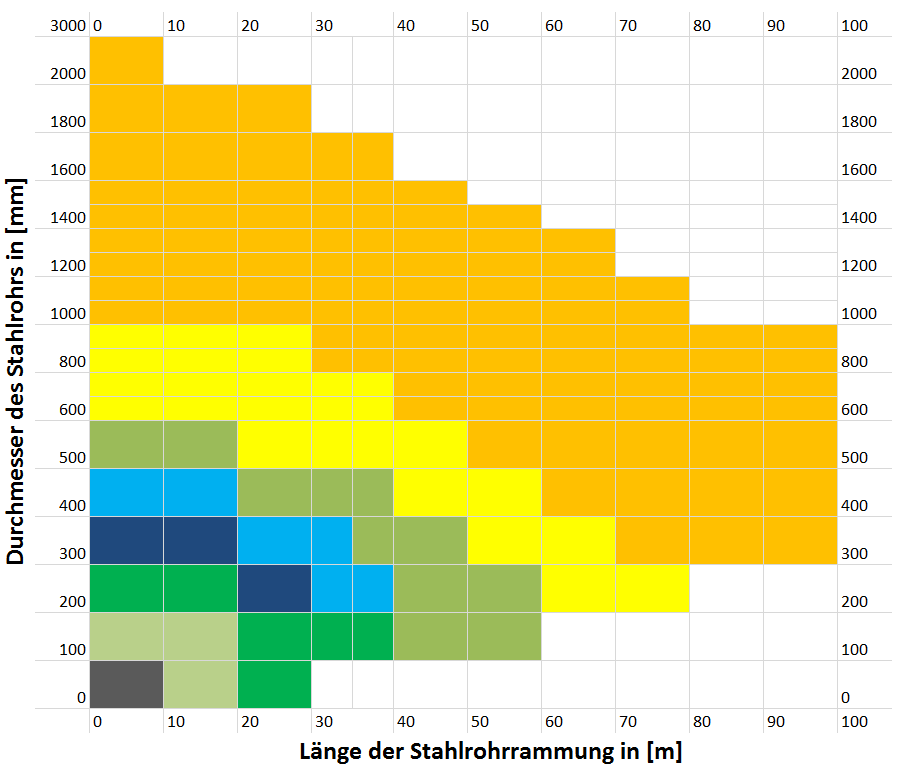

Ramming diagram

    The size selection of the TERRA‐Ram depends on the diameter of the steel pipe, also the total length of the ramming job. The chart below can be used to select the most suitable size of TERRA‐Ram.


    This chart can be used if ramming through medium strength ground. When ramming through much softer or harder ground a smaller or larger TERRA-Ram may be required. The above diagram is valid only for medium strength ground. TERRA cannot be held liable for any unsuccessful ramming job which was assumed possible based on the chart above, it is offered as a guide only.

Ramming diagram
Ramming diagram




Технические данные

TERRA-HAMMER диа́метр ø мм Длина в м Вес в кг Число ударов в 1/мин Потребление воздуха м3/мин Давление в барах Расширительные-гильзы Ø в мм

T = TERRA-HAMMER с прочно приваренной проходческой головкой KOK
TU = TERRA-Universalhammer с материнской головкой и заменяемыми адаптерами
TR = TERRA-Ramme для забивания стальных труб и раскалывания труб
S = TERRA-HAMMER версия S,свозможностьюизменениянаправлениядвижения простым поворотом на 1/4 воздушного шланга
F = TERRA-HAMMER версия F, с дистанционным управлением
S/F = TERRA-HAMMER, поставляются как в версии S так и в версии F
K = TERRA-HAMMER версия K, не заклеена, может быть открыта за несколько минут непосредственно на стройплощадке
KOK-LD = TERRA-HAMMER с локационным KOK-адаптером LD


Технические данные могут изменяться без предварительного уведомления.
T 045 SK
45
0.98
9
475
0.6
6-7
-
TU 045 SK
45
1.00
9
475
0.6
6-7
-
T 055mini SK
55
0.90
11
520
0.9
6-7
-
T 055 SK
55
0.90
11
520
0.9
6-7
-
TU 055 SK
55
1.05
13
520
0.9
6-7
-
TU 055 SK mit KOK-LD
55
1.25
16
520
0.9
6-7
-
T 068mini SK
68
0.93
20
480
1.1
6-7
-
T 068plus SK
68
1.29
27
420
1.3
6-7
85
TU 068plus SK
68
1.31
28
420
1.3
6-7
85
TU 068plus SK mit KOK-LD
68
1.51
33
420
1.3
6-7
85
T 080mini SK
80
0.88
24
550
1.8
6-7
-
T 080plus SK
80
1.37
37
395
1.8
6-7
102/133
TU 080plus SK
80
1.41
39
395
1.8
6-7
102/133
TU 080plus SK mit KOK-LD
80
1.51
42
395
1.8
6-7
102/133
T 090mini SK
90
0.88
38
550
1.8
6-7
T 090plus SK
90
1.45
46
395
1.8
6-7
133
T 105mini S
105
1.08
44
540
2.4
6-7
-
T 105 S/F
105
1.40
60
360
2.4
6-7
133/170
TU 105 S/F
105
1.40
65
360
2.4
6-7
133/170
TU 105 S/F mit KOK-LD
105
1.50
71
360
2.4
6-7
133/170
T 135mini F2
135
1.15
80
520
2.8
6-7
T 135 S/F
135
1.70
120
350
2.4
6-7
152/203
TU 135 S/F
135
1.70
125
350
2.4
6-7
152/203
TU 135 S/F mit KOK-LD
135
1.80
138
350
2.4
6-7
152/203
T 155 F
155
1.84
170
285
3.8
6-7
203/245
TU 155 F
155
1.85
172
285
3.8
6-7
203/245
TU 155 F mit KOK-LD
155
1.94
182
285
3.8
6-7
203/245
T 190 F
190
1.89
258
275
5
6-7
245/300
TU 190 F
190
1.90
260
275
5
6-7
245/300
TU 190 F mit KOK-LD
190
1.97
284
275
5
6-7
245/300
T 210 F
210
1.90
317
275
5
6-7
245/300
TU 210 F
210
191
319
275
5
6-7
245/300
TU 210 F KOK-LD
210
1.98
343
275
5
5-6
245/300
TR 200mini
200
0.90
112
550
4
6-7
-
TR 220
220
1.60
315
320
7
6-7
-
TR 360
360
1.75
663
280
12
6-7
-
TR 565
565
2.30
2535
195
34
6-7
-
