TERRA HYDROCRACK HC 600

Штанговый разрушитель 60 тонн

Общая информация

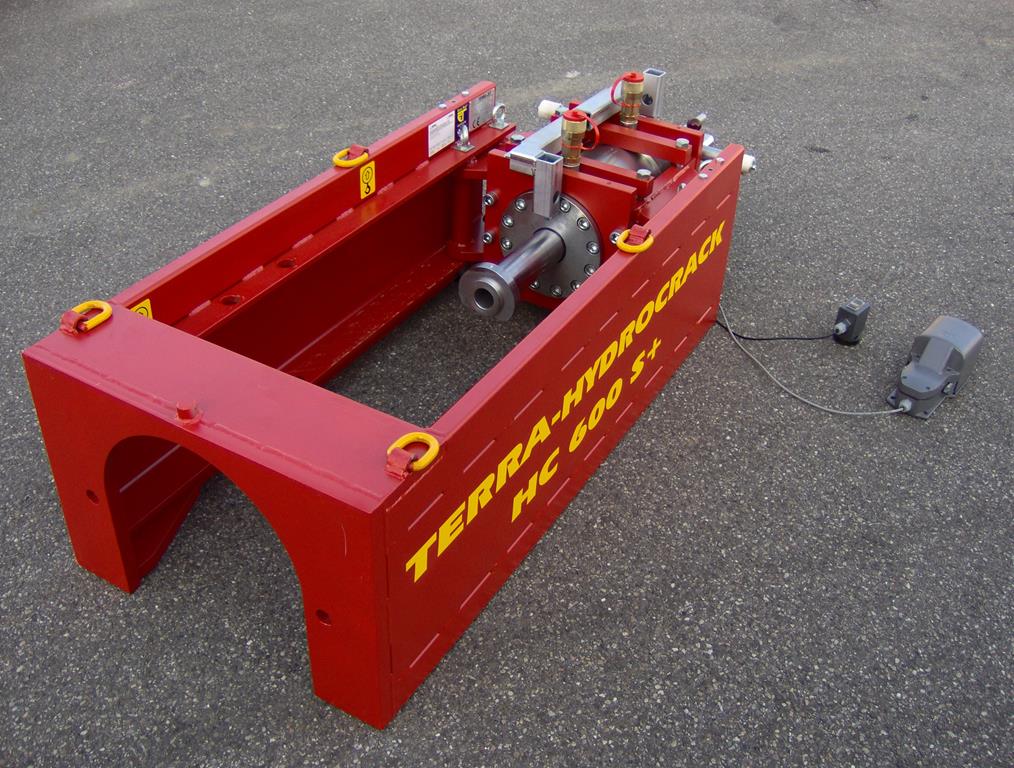

    Предлагаются как короткая таки комфортная версии

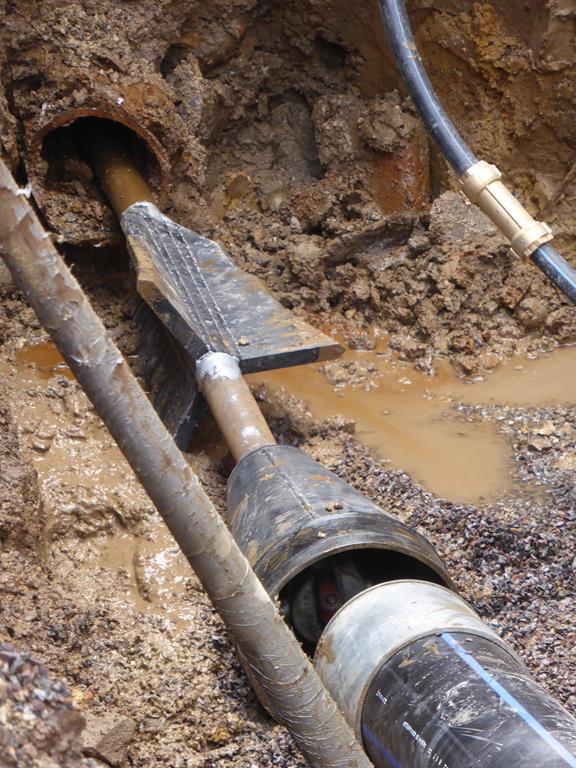

  1. Гидравлическая установка для санации/замены трубопроводов газа, воды и канализации. Рассчитана на быстрое раскалывание или разрезание старых труб из керамики, пластмассы, стали, чугуна или кованого чугуна диаметром от Ø 80 мм до 300 мм
  2. Могут быть втянуты новые HDPE трубы диаметром до AD 355 мм.
  3. максимальная длина раскалывания: 120 - 150 м,взависимостиотдиаметра
  4. Максимальная сила тяги и толкания: 600 kN (60 тонн)
  5. Двухступенчатый гидроагрегат для быстрой работы(до 23 тонн) и мощной работы (до 60 тонн)
  6. первое - для быстрого введения штанг в старую трубу и второе - для быстрого и уверенного раскалывания старойтрубыивтягиванияновой
  7. Управление одним оператором. Оператор удобно располагается в рабочем кресле.
  8. Штанги без особых усилий просто вынимаются из магазина, расположенного под рабочим сиденьем оператора и устанавливаются в рабочее положение
  9. Штанги легко следуют по ходу старой трубы. Небольшие изгибы труб легко преодолеваются.
  10. Съемная верхняя часть допускает экономию на строительстве дополнительных опорных конструкций и обеспечивает немедленное применение устройства в соответствии правилам техники безопасности. (только для комфортной версии)
  11. Установка плотно прижимается к старой трубе, благодаря чему между ними не происходит сдвига.

Общая информация
Общая информация

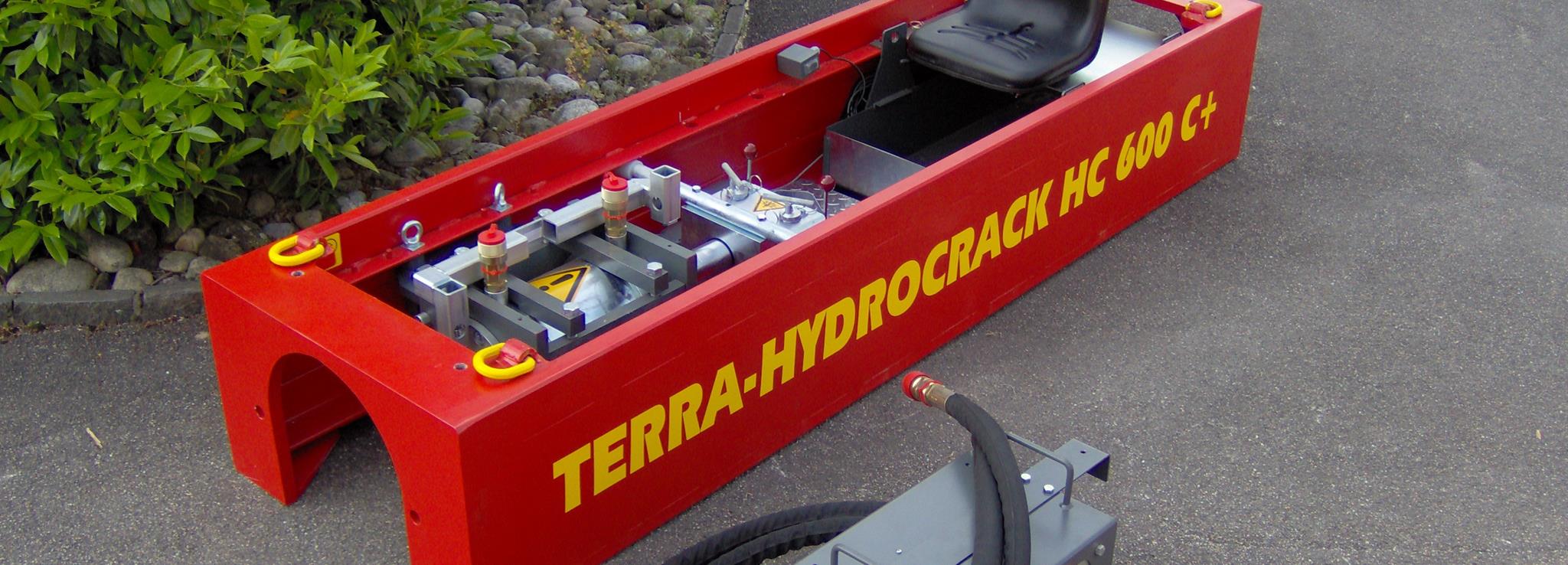

Комфортная версия

    В гидравлической системе для замены труб TERRA-HYDROCRACK HC 600 C оператор может удобно расположиться на сидении во время проведения работ. Так называемое "разрушение с комфортом" является простым, быстрым и удобным. Комфортная версия требует небольших размеров стартового котлована: длина 3 и ширина 1 м. Штанги без особых усилий просто вынимаются из магазина, расположенного под сиденьем оператора и устанавливаются в рабочее положение. Съемная верхняя часть допускает экономию на строительстве дополнительных опорных конструкций и обеспечивает немедленное применение устройства в соответствии с правилами техники безопасности.

Комфортная версия
Комфортная версия

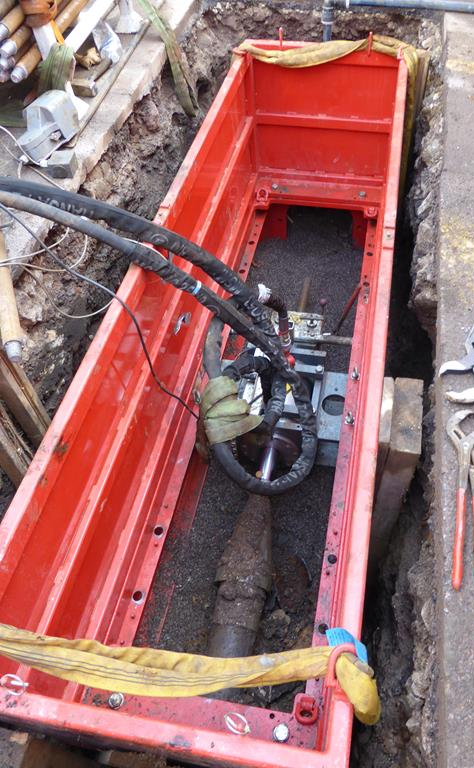

Pipe pulling into the pit

    The new pipes can be easily pulled into the machine and the working pit, because the hydraulic cylinder can be moved to the rear end of the machine (patented). The rod burster must not be moved backwards.

Pipe pulling into the pit
Pipe pulling into the pit

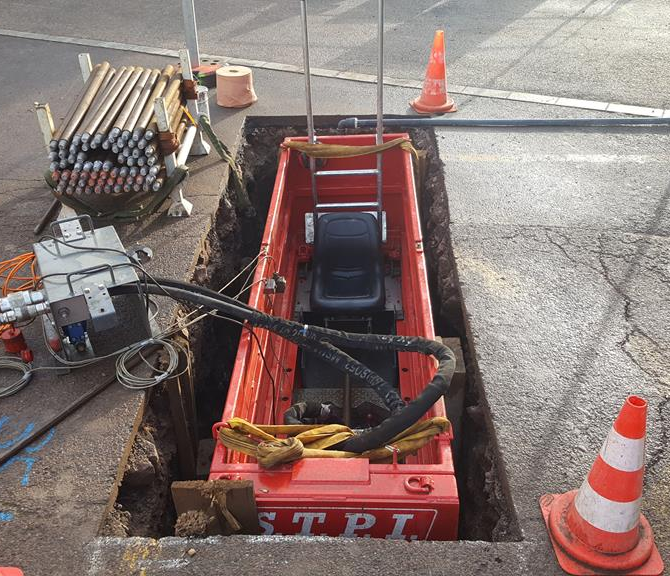

Dismountable trench box

    The adaptable trench box for the comfort version allows a fast and safe operation according to the safety precaution laws. No extra shoring is needed. This saves time and money.

Dismountable trench box
Dismountable trench box

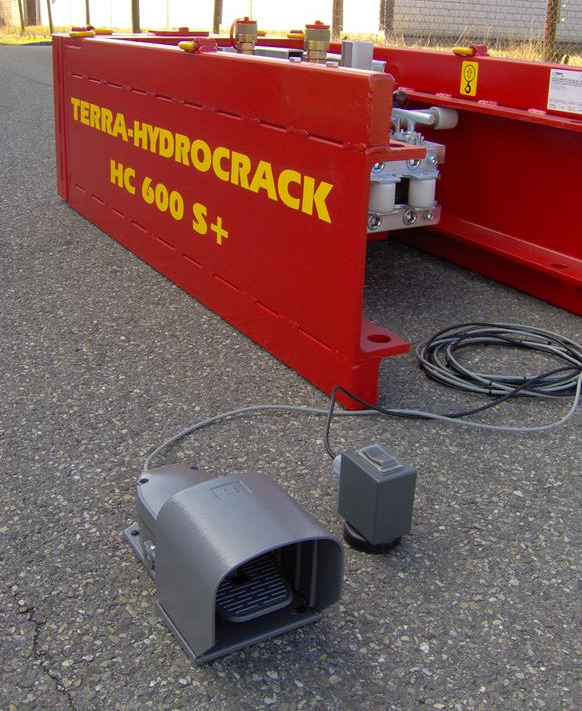

Foot automatic AFC

    The foot automatic AFC allows a one-man operation. This is fast and easy. With the remote control the hydraulic pressure and volume can be adjusted automatically to the required speed.

Foot automatic AFC
Foot automatic AFC

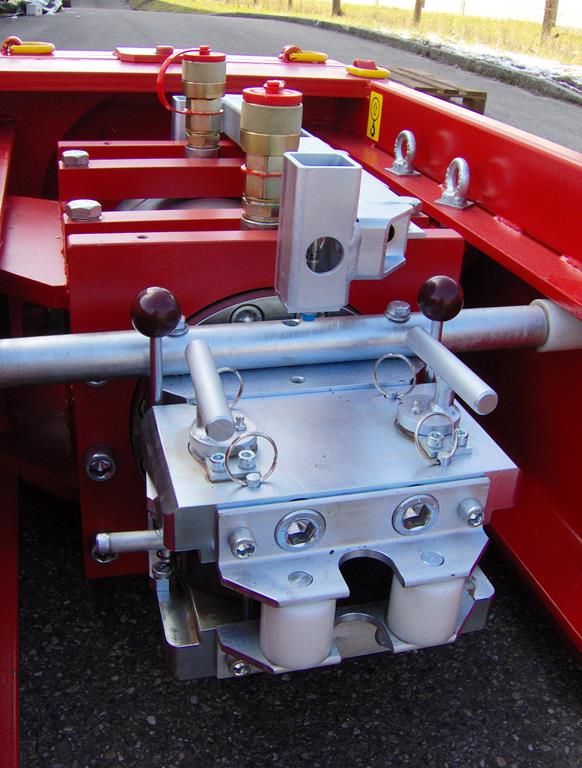

Automatic clamping system

    The automatic clamping system guarantees a secure and reliable contact to the rods. The direction can easily be changed.

Automatic clamping system
Automatic clamping system

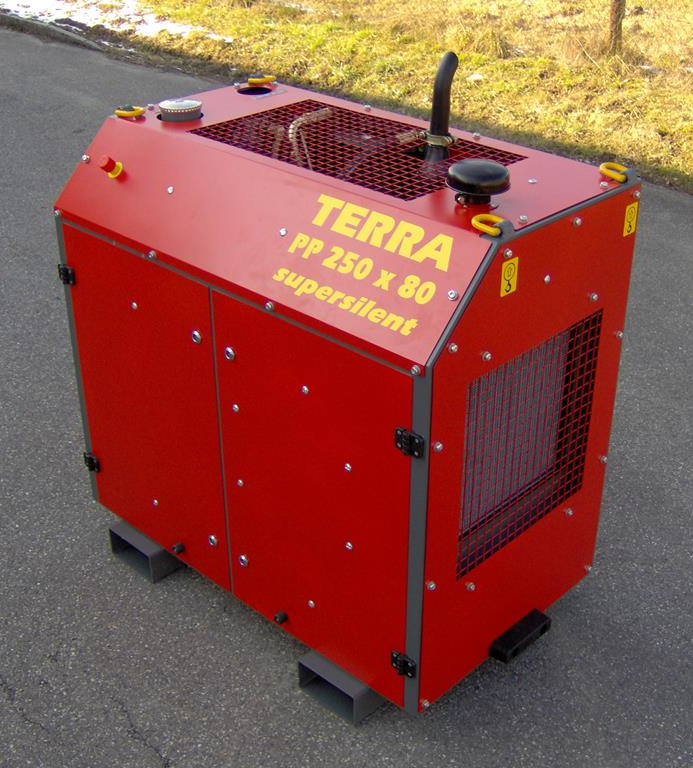

Perkins Гидроагрегат

  1. "интеллигентный " Гидроагрегат PP 250 x 200/60
  2. 38 kW (52 Л.С.)
  3. макс. гидродавление: 250бар
  4. макс. гидропоток: 200 л/мин

Perkins Гидроагрегат
Perkins Гидроагрегат


Operational Diagram

    Technisches Diagramm




Технические данные

Технические данные

Буровые штанги при работе находятся только на 0.3 м от основания поверхности.

Технические данные могут изменяться без предварительного уведомления.
Силы тяги и толкания
60 тонн (600 kN)
Потребляемая мощность
49 л.с (36 kW)
235 бар
Скорость Perkins
225 м/ч
Длина штанг
1.0 м
Диаметр штанг
ø 47 мм
Вес одной штанги
13 кг
Dimensions (power pack)
1.8 x 0.8 x 1.45 м
Размеры (Д x Ш x В)
3.1 x 0.80 x 1.25м (без верхней части)
длина раскалывания*
150 м
Weigth (power pack)
860 кг
Общий, без штанг
1470 кг
