TERRA-JET 8522 S

TERRA-JET 8522 S

HDD-класса: 20 - 25 тонн

		Spülbohrung mit dem TERRA-JET 8522 S

Общая информация

    Новая TERRA-JET 8522 S самая большая установка, которая когда-либо разрабатывалась TERRA AG .


    Она завершает модельный ряд серии S и характеризуется высокой мощностью и подачей бурового раствора.


    TJ 8522 S может производить управляемое бурение вплоть до 400 м в длину и 1'000 мм в диаметре (зависит от условий грунта). Разделение цепей гидравлики позволяет достигать максимального вращающего момента в 8'500 Нм и силы тяги в 220кН(22 тонны)) при одновременном использовании и полной нагрузке.

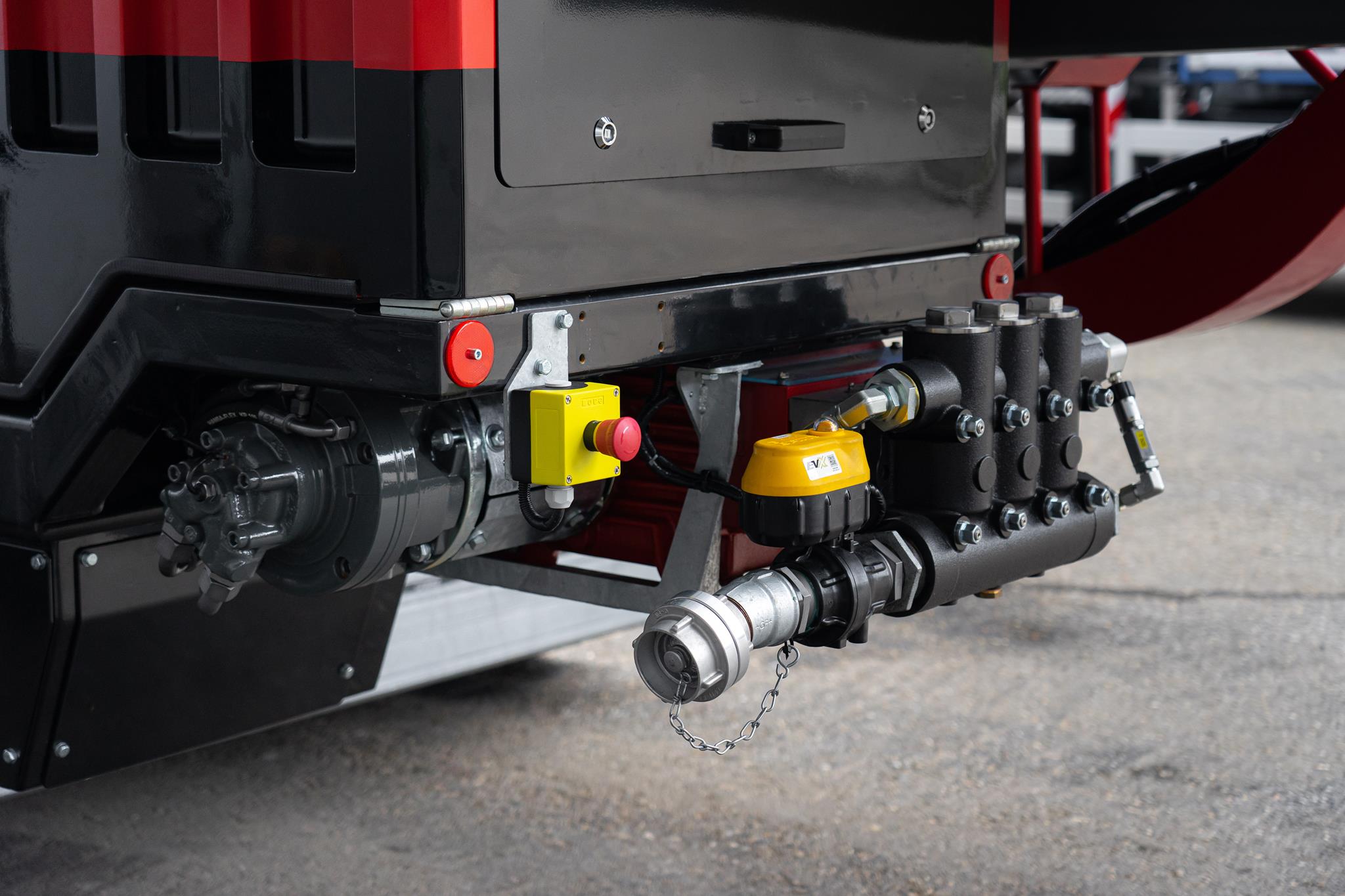

    Подача бурового раствора 400 л/мин. Смешиватель, который перемешивает бентонит в буровой раствор через инжектор, расположен на борту машины. Эта запатентованная система исключает необходимость дополнительной системы смешивания и второго двигателя.


    Насос с бентонитом под высоким давлением и смешивающий насос расположены в отдельной камере между кабиной водителя и двигателем. Эстетически приятное решение гарантирует, что бентонит не попадет на компоненты гидравлики.


Удобство в обслуживании

    При разработке агрегата TERRA-JET большое значение придается легкости в обслуживании и надежности в эксплуатации. Все гидрокомпоненты доступны и надежны. Электрооборудование размещено на центральном пульте управления. Для удобства полностью должна быть установлена защитная капсула из GFK ( композиционного материала на стекловолокнистой основе). Несмотря на огромную силу, агрегат TERRA-JET очень компактный и удобный.


Новый дизайн

    Высококачественная модель TERRA-JET 8522 S оснащена удобной кабиной оператора, которая устанавливает новые стандарты. Вся кабина остеклена. Это позволяет оператору видеть каждую деталь буровой установки. Большие стеклоочистители с омывателями, чистят лобовое и правое стекло. Давление бурового раствора в штангах автоматически снижается перед сменой штанг, предотвращая попадание бентонита на стекло. Бортовой компьютер с большим сенсорным экраном (10.4'') показывает всю необходимую информацию и имеет сенсорное управление.


    Он загружает и сохраняет все важные данные каждые 2 секунды и информирует оператора о всех основных элементах бурения. Эти данные необходимы при сервисной диагностике. Отчеты о бурении могут быть распечатаны для каждого бурения , как это регулируется в немецкой спецификации DVGW 321.


    Оператор сидит на удобном кресле, которое можно отрегулировать под форму и вес тела. Кабина просторная и позволяет поворачиваться на 180°. Оператор с легкостью может забраться в кабину, повернуть сидение и сесть как ему удобно. Он может смотреть в направлении бурения или повернуться на необходимый угол и наблюдать за каждой деталью установки.

Новый дизайн
Новый дизайн


Пyльт управления

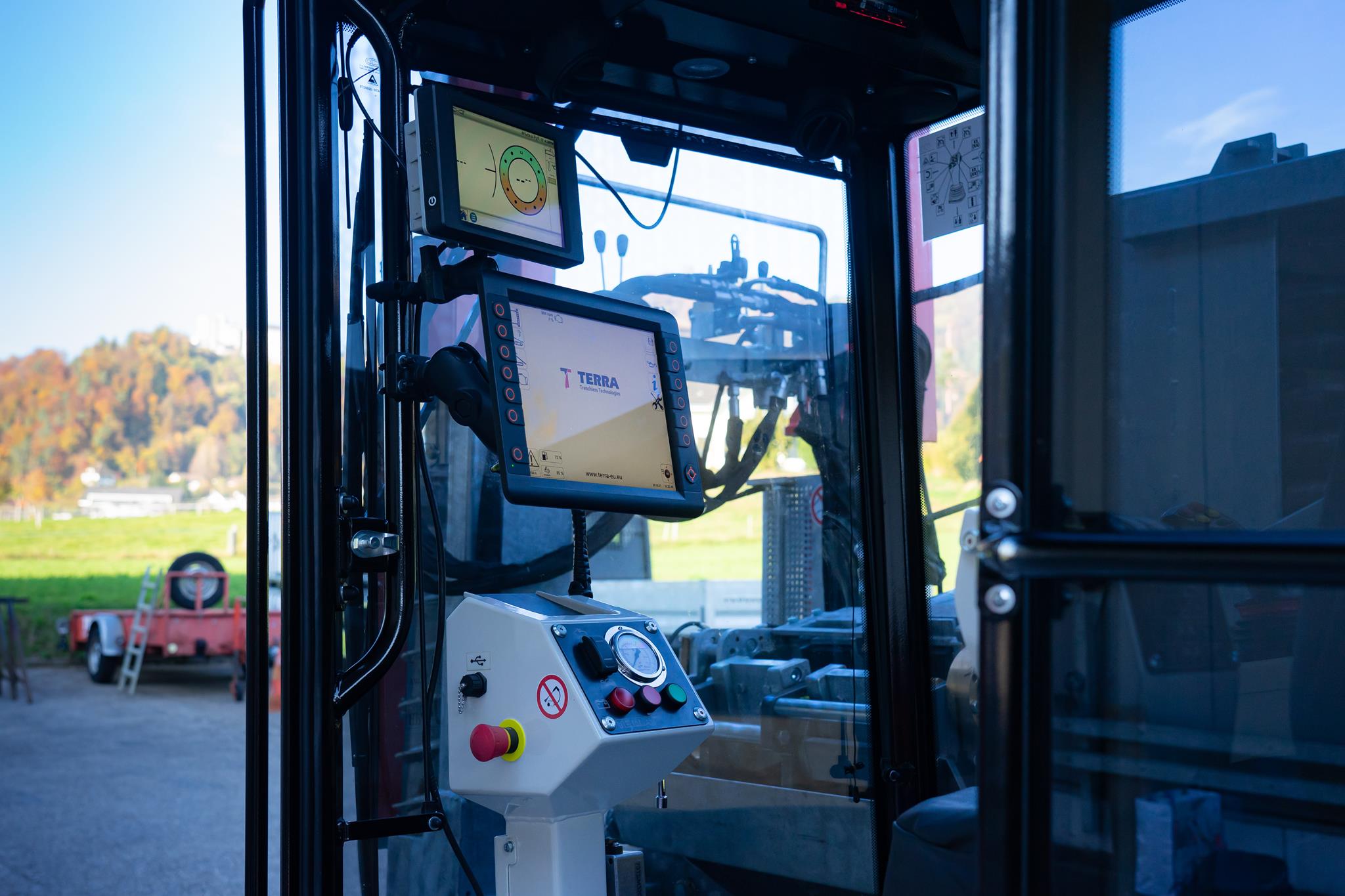

    Рабочий управляет буровой установкой HDD с помощью многофункционального пульта управления с левой и правой стороны сидения. Оба пульта управления используются при работе, так что TERRA-JET точен в движении. В кабине водителя есть бортовой компьютер с большим сенсорным экраном (10.4“).


    Каждые 2 секунды бортовой компьютер сохраняет все данные. Эти данные можно легко сохранить на ноутбуке и обработать. Это упрощает диагностику при появлении вопросов по обслуживанию. Кроме того, можно напечатать протокол для каждого бурения, согласно немецким нормам DVGW 321. В протоколе показан момент вращения, сила бурения, объем жидкости и давление для каждого метра пилотного бурения и расширения.

Пyльт управления
Пyльт управления


Система ADBSe

    Агрегат TERRA-JET 8522 оборудован новой системой автоматического бурения и втягивания второго поколения.


    Запатентованная система автоматического бурения и втягивания (ADBSe) адаптирует рабочую скорость к условиям грунта. В мягком грунте скорость быстрая, в плотном – медленная, но всегда оптимальная.


    Это позволяет расслабиться рабочему и сохранить буровую штангу. Во время пилотного бурения дополнительно осуществляется наблюдение за силой тяги. Если буровая головка неожиданно наталкивается на препятствие, система ADBSe уменьшает скорость бурения и бурит очень медленно через препятствие. Автоматически!




Технические данные

Технические данные

*  Данные зависят от сложности грунта
** на каждую буровую штангу
Технические данные могут изменяться без предварительного уведомления.
Сила тяги
22 тонн
Сила бурения
11 тонн
Mощность
Perkins 97 / 132 kW/л.с
Момент вращения, 1. уровень
8500 Нм
Момент вращения, 2. уровень
4250 Нм
Число оборотов буровых штанг max
123 об/мин
Число оборотов буровых штанг max
58 об/мин
Подача раствора - Пилотное бурение
122 л/мин @ 60 бар
Подача раствора - Расширение
400 л/мин @ 19 бар
Скорость бурения - при быстрой передаче
35 м/мин
Скорость бурения - при полной нагрузке
15 м/мин
Скорость затягивания - при быстрой передаче
17 м/мин
Скорость затягивания - при полной нагрузке
7 м/мин
Гарантированный уровень шума
103 дБ(A)
Уровень шума у оператора - с кабиной
68 дБ(A)
Уровень шума у оператора - без кабины
83 дБ(A)
Ø пилотного отверстия
90 - 170 мм
Max диаметр расширения*
ø 1'000 мм
Max длина бурения*
400 м
Буровые штанги, длина
3.0 м
Буровые штанги, диаметр
70 мм
Min радиус изгиба**
45 м
Габариты L x B x H, с кабиной водителя
6.40 x 2.25 x 2.55 м
C кабины водителя, вкл. 40 штанг по Ø 70 мм
9 тонн
