TERRA-HAMMER TU KOK-LD

Местоположение: Версия TU KOK-LD

Определение местоположения – для TERRA-ракет нет проблем

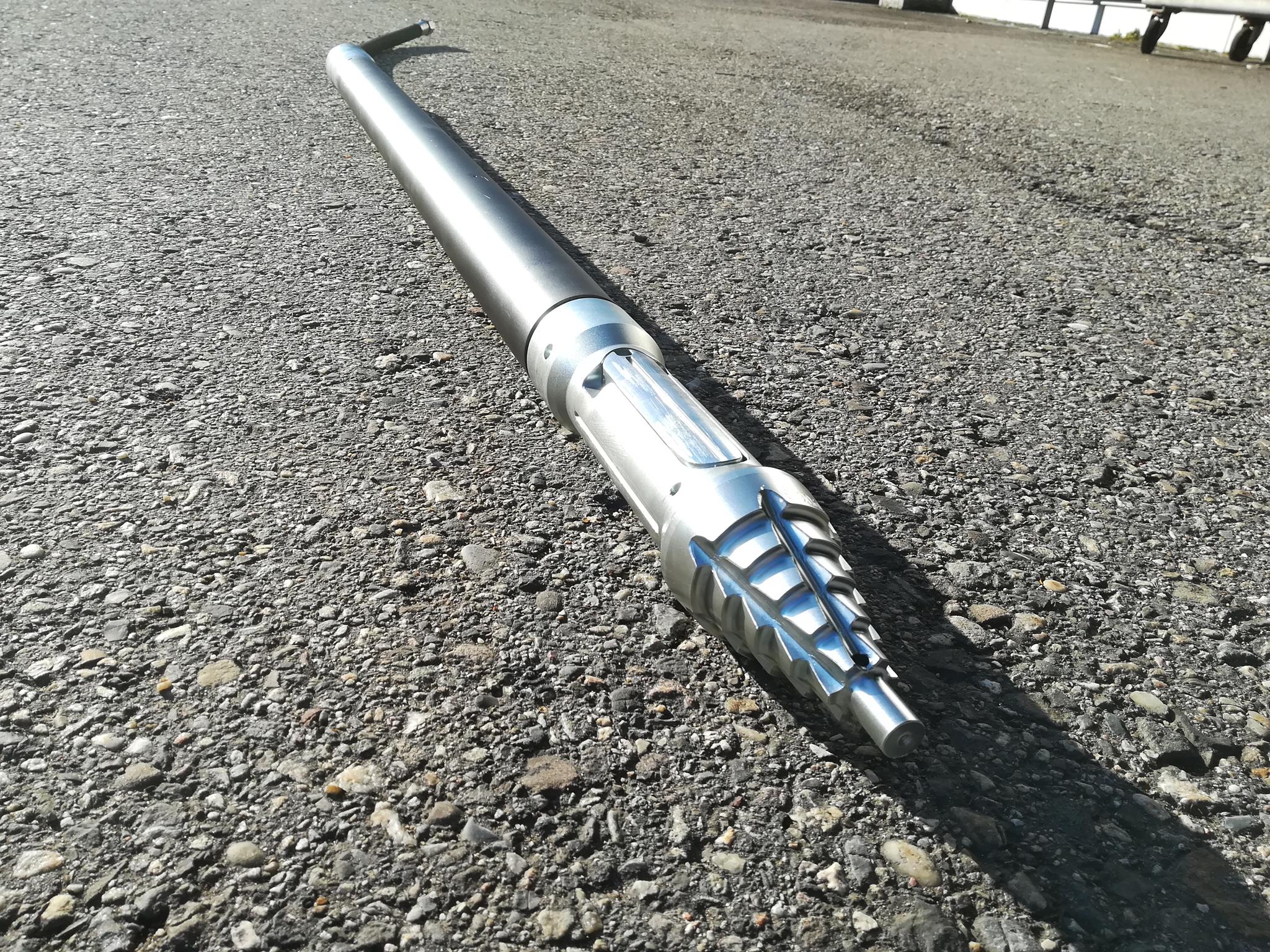

    В головке KOK-LD находится электронный зонд или передатчик.

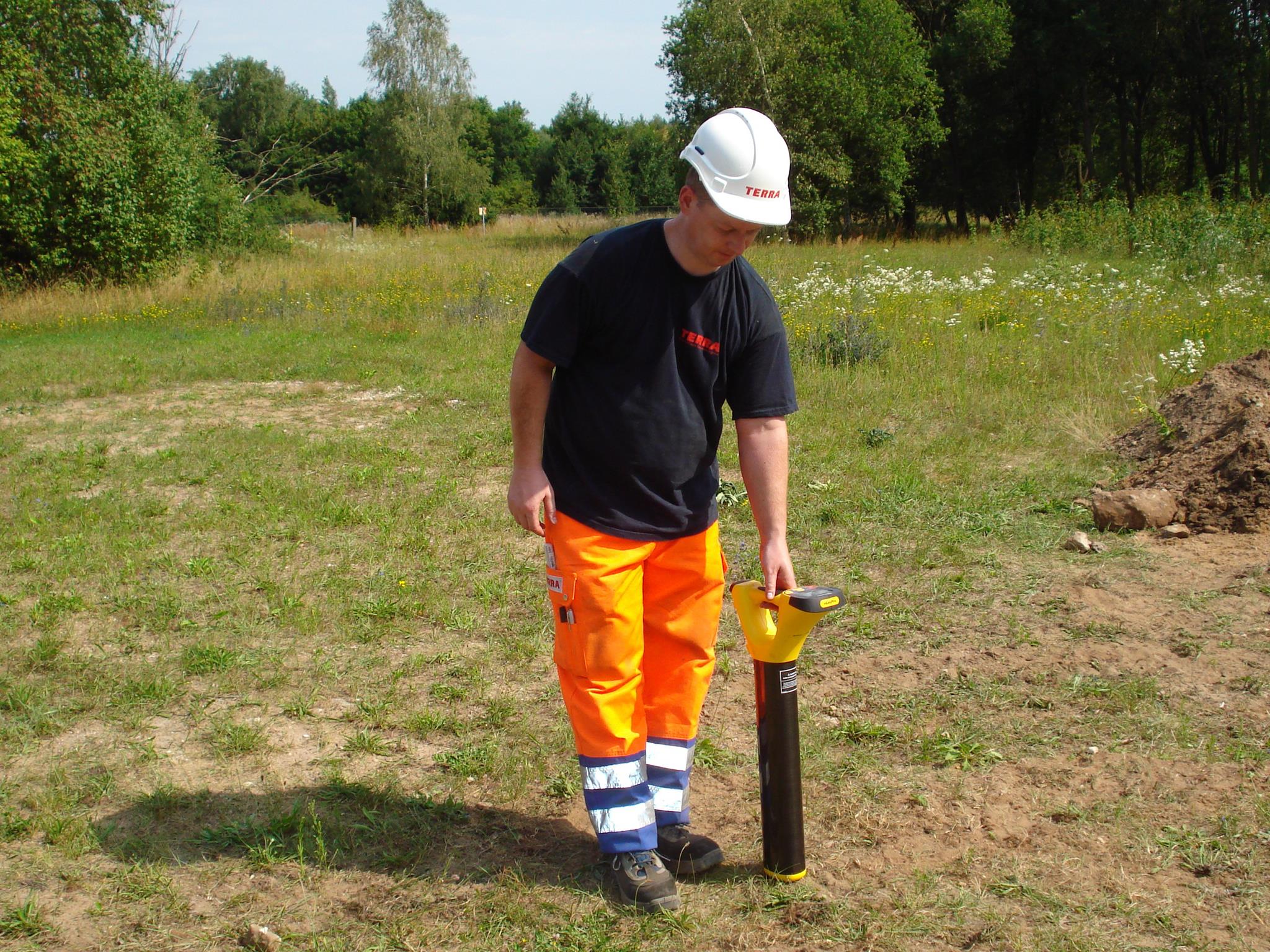

    Приёмник показывает местоположение головки с точностью до сантиметра.

    Хотите оборудовать свою земракету навигацией?

    Нет проблем. Можно с лёгкостью установить головку с зондом на Вашей земракете. Это можно сделать прямо на строительной площадке. Для замены головки необходимо иметь ключ-крюк и накидной ключ.

Определение местоположения – для TERRA-ракет нет проблем
Определение местоположения – для TERRA-ракет нет проблем


АДАПТЕР СИСТЕМЫ ОБНАРУЖЕНИЯ

    Система обнаружения для ракет TERRA состоит из передатчика-зонда, находящегося в головке KOK-LD, и специального приемника с дисплеем, показывающим местоположение и глубину ракеты
    TERRA HAMMER.

    Ультразвуковой передатчик позволяет определить местоположение трубы. Земляная ракета TERRA TU 080plus SK и более габаритные модели оснащены адаптером KOK LD с определением местоположения.

АДАПТЕР СИСТЕМЫ ОБНАРУЖЕНИЯ
АДАПТЕР СИСТЕМЫ ОБНАРУЖЕНИЯ




Технические данные

TERRA-HAMMER диа́метр ø мм Длина в м Вес в кг Число ударов в 1/мин Потребление воздуха м3/мин Давление в барах Расширительные-гильзы Ø в мм

T = TERRA-HAMMER с прочно приваренной проходческой головкой KOK
TU = TERRA-Universalhammer с материнской головкой и заменяемыми адаптерами
TR = TERRA-Ramme для забивания стальных труб и раскалывания труб
S = TERRA-HAMMER версия S,свозможностьюизменениянаправлениядвижения простым поворотом на 1/4 воздушного шланга
F = TERRA-HAMMER версия F, с дистанционным управлением
F2 = TERRA-HAMMER версия F2, шланг управления находится внутри воздушного шланга
S/F = TERRA-HAMMER, поставляются как в версии S так и в версии F
K = TERRA-HAMMER версия K, не заклеена, может быть открыта за несколько минут непосредственно на стройплощадке
KOK-LD = TERRA-HAMMER с локационным KOK-адаптером LD


Технические данные могут изменяться без предварительного уведомления.
TU 055 R (доступный)
55 mm
1.25 m
16 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 068 SK (доступный)
68 mm
1.51 m
33 kg
420 /min
1.3 m3/min
6-7 bar
-
TU 080 SK (доступный)
80 mm
1.51 m
42 kg
395 /min
1.8 m3/min
6-7 bar
-
TU 090 SK (мини)
90 mm
1.44 m
53 kg
395 /min
1.8 m3/min
6-7 bar
-
TU 105 S/F (доступный)
105 mm
1.50 m
71 kg
360 /min
2.4 m3/min
6-7 bar
-
TU 135 Twin (доступный)
135 mm
1.80 m
138 kg
350 /min
2.4 m3/min
6-7 bar
-
TU 155 F (доступный)
155 mm
1.94 m
182 kg
285 /min
3.8 m3/min
6-7 bar
-
TU 190 F (доступный)
190 mm
1.97 m
284 kg
275 /min
5 m3/min
6-7 bar
-
TU 210 F (доступный)
210 mm
1.98 m
343 kg
275 /min
5.0 m3/min
6-7 bar
-
